基于EPON与PPPOE混合接入的校园网设计

　　引言

　　校园网是为学校师生提供教学、科研和综合信息服务的宽带多媒体网络服务平台。随着信息技术的快速发展，当今的校园网功能已经不再局限于只向师生提供网络接入服务，许多弱电工程项目也融入到校园网建设当中。南京信息职业技术学院校园信息化建设主要包括：

　　（1）校园楼宇房间内部提供电话和计算机网络接入业务，会议室与宾馆区域增加电视业务。

　　（2）公共场所覆盖校园无线网。

　　（3）视频监控校园全覆盖。

　　基于EPON 技术的校园网建设与改造方案，通过PPPOE协议对上网用户进行认证与计费，该方案不仅解决了校园信息资源共享中的安全问题，而且通过与中国电信合作共建的方式，实现电话、计算机网络与电视业务的融合。

　　方案设计

　　1.楼宇内部采用综合化布线方案。

　　在综合布线系统中，信息插座和管理子系统(即中间配线架)之间的连接实现是水平子系统的功能，水平干线的设计包括水平子系统的传输介质与部件集成。选择水平子系统的线缆，要根据建筑物内具体信息点的类型、容量、带宽和传输速率来确定。从系统的兼容性和信息点的灵活互换性角度出发，水平子系统考虑采用同一种布线材料。

　　超五类双绞线用于语音传输和最高传输速率为1000Mbps的数据传输，因为电话和网络接口都执行RJ标准(Registered Jack：注册插孔，是美国电子工业协会和电信工业协会确立的一种以太网连接器的接口标准)，设计语音(电话)信息点与数据信息点均采用非屏蔽超五类双绞线，从而方便楼宇内部语音与数据端口功能的灵活切换。

　　2.与中国电信合作共同建设，校园网宽带接入采用EPON链路与PPPOE认证相结合。

　　传统交换式局域网采用三层模型架构。在校园网改造过程中，利用原有校园网构建校园业务网，主要提供认证计费服务数据库、服务器与存储、联网打印机资源和校园IP视频监控资源等。

　　EPON接入部分

　　EPON(以太网无源光网络)是一种新型的光纤接入网技术，其典型的拓扑结构为树型，它采用点到多点结构、无源光纤传输，在以太网之上提供多种业务。在物理层采用了PON(无源光网络)技术，在数据链路层使用以太网协议，利用PON的拓扑结构实现了以太网的接入。因此，它综合了PON技术和以太网技术的优点：低成本、高带宽、扩展性强、灵活快速的服务重组、与现有以太网的兼容性和方便的管理等特性，是目前以太网最佳的组网方式。

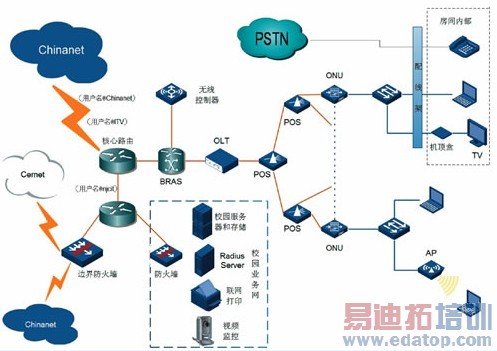

　　图为 EPON链路与PPPOE认证拓扑结构
