应用于城域网组网中的粗波分复用（CWDM）技术

三、某研究所实验网中应用（环形组网方式）

　　该实验网有八个节点，由一芯光纤串联成环网。

　　项目需求：

　　1.每个节点提供3个双向光业务。

　　2.每个业务速率2.5G。

　　3.要求使用最少数量CWDM波长传输。

　　4.提供节点掉电业务保护方案，以备以后升级。

　　5.提供环网光纤保护方案，以备以后升级。

　　6.项目路由逻辑图如下：

　　需求分析：

　　1.由逻辑图看，每个节点业务分布均匀，路由逻辑性强。

　　2.由于是环网，此项目在每个节点需要采用OADM技术。

　　3.传输路由规划：考虑最短跨点路由，可以有效减少传输光在节点处的损耗；

　　1－4：1－2－3－4

　　0－5：0－7－6－5

　　2－7：2－1－0－7

　　3－6：3－4－5－6

　　4.波长分配：相邻点间采用点对点方式，使用两个波长，中间有四个跨节点路由，使用链状传输方式，由于不相交，可以使用公用四个波长，所以总使用波长为6波。

　　5.节点掉电业务保护方案：每个节点在无源输入输出端并用一只2×2非锁定式光开关，保护原理图如下：

图为2×2非锁定式光开关

　　采用此保护方案，若传输设备掉电，图中开关1－2闭合，切断此节点与网络的连接，保护正在传输的业务，且路由清晰。

　　6.环网光纤保护方案：在客户提供多一芯环网光纤的情况下，可以实施此方案；

　　在每个节点进出两端接入我公司OPS－1－1光路保护自动切换仪，当主路由光纤发生故障时，能自动监测识别，将传输业务整体切换到备用光纤，切换时间小于15ms，完全不影响业务的传输。切换原理图如下：

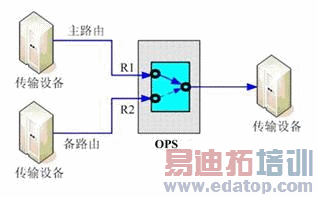

图为切换原理图

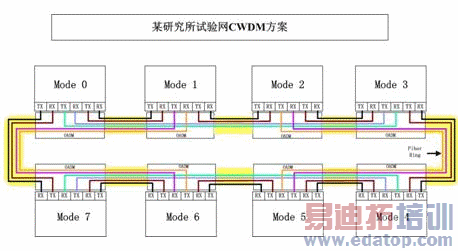

　　根据分析，组建方案图如下：

　　方案说明：

　　1.此方案采用CWDM和OADM技术，实现在一条环状光纤上八个节点之间多业务传输。

　　2.此方案逻辑性强，每个节点均可实现三通道双向路由，每通道速率2.5G。

　　3.此方案在每个节点均采用OADM技术，且优化了路由。

　　4.图中每一个颜色连线代表一个波长的物理连接，共使用6个波长。

　　CWDM（OADM）也可与RPR、SDH环网结合，既可以实现现有的网络容量倍增，又能利用RPR、SDH设备的自愈、保护倒换和调度灵活的特点，从而构成高效率、高可靠性和大容量的信息高速公路。
