三网合一光纤到户(FTTH)解决方案(附 )

    三网合一视频复用光纤交换机通过光纤以1000M/100M速率与Internet边缘路由器或汇集交换机相联，实现小区网络接入Internet，通过光纤与CATV光纤网相联。

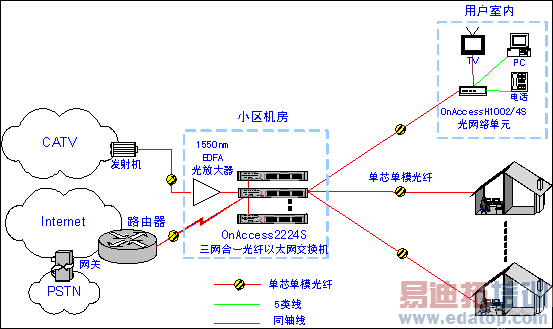

    如图是首迈通信OnAccess的Internet宽带接入、有线电视广播(CATV)接入和IP电话三网合一光纤到家(FTTH)解决方案组网方式。

    网络核心设备是放置于小区机房或大厦机房的OnAccess2224S三网合一视频复用光纤交换机，该三网合一视频复用光纤交换机通过光纤以1000M/100M速率与Internet边缘路由器或汇集交换机相联，实现小区网络接入Internet，通过光纤与CATV光纤网相联。

    一般地，CATV光信号需要通过掺铒光纤放大器(EDFA)放大后再接入三网合一视频复用光纤交换机。

    三网合一视频复用光纤交换机通过光纤和点对点的方式与放置在用户家中的OnAccessH1002S或OnAccessH1004S光网络单元相联，同时向用户提供双工100M速率高速Internet、CATV广播和IP电话接入。

    OnAccessH1002S或OnAccessH1004S光网络单元实现光电转换完成与计算机、电视机和IP电话(或普通电话)的接口。

主要设备：

    局端：

    路OnAccess2224S三网合一视频复用光纤交换机，OnAccess2224S配置24个复用CATV光信号的100M以太网单模单纤光端口，2个1000M上联光端口或10/100/1000M电端口，1个CATV光信号输入端口。

    用户端：

    路OnAccessH1002S光网络单元，配置一个解复用CATV光信号的100M以太网单模单纤上联光端口，1个75ΩCATV同轴输出接口，4个下联10/100M以太网RJ45电端口。

    路OnAccessH1004S光网络单元，配置一个解复用CATV光信号的100M以太网单模单纤上联光端口，1个75ΩCATV同轴输出接口，4个下联10/100M以太网RJ45电端口，1或2个普通电话的RJ11口。

    传输媒介：单芯单模光纤

    突出特点：

    在接入网上实现Internet宽带接入、有线电视广播(CATV)接入和IP电话三网合一，可以完全取代HFC的CM接入方式；

    省去楼层交换机，只有小区机房是有源节点，降低维护成本；

    小区机房单一交换节点，有效提高交换机端口利用率；

    超高带宽，是ADSL的100倍；

    接入距离远，15KM；

    电话：IP电话和普通电话可选；

    CATV与数字电视和高清晰电视完全兼容；

    网络远程监控各端口光电模块；

    具有端口隔离和端口带宽控制功能；

    强大WebServer网管功能；

    特别适合于别墅区、高尚住宅区、写字楼等，适合于CATV运营商，驻地网运营商；低成本。
实现光电转换完成与计算机、电视机和IP电话(或普通电话)的接口。
