新型40G SDH/SONET/OTN测试方案

录入:edatop.com     点击:

  40G传输系统的研发从2000年就已经开始了,但随着互联网泡沫的破裂,40G系统的部署被大大延迟。在泡沫时代,技术进步推动着传输网络的发展,但时至今日,应用需求更多地推动着网络的发展。随着FTTH以及各种融合业务的发展以及40G路由器的推出,对传输网络的带宽需求已经超越了现有的网络容量,容量升级成为目前的迫切需求。2008年中国电信上海到无锡段的40G WDM设备的采购招标,标志着40G商用化的大幕拉开。

  由于特殊的色散补偿、严格的抖动性能要求以及为提高传输距离而采用的不同调制方式,40G SDH/SONET/OTN系统的测试面临更大的挑战。相对于10G SDH/SONET/OTN(同步数字序列/同步光纤网络/光传送网),40G系统测试中的难点主要体现在以下几方面:

  1) 为提高传输距离,40G系统采用不同于10G的调制技术来提高OSNR,这些调制技术包括ODB、DPSK、DQPSK等,目前调制方式还没有统一。因此,测试仪表必须支持不同的调制技术,这就给仪表的开发、成本和技术实现都带来了一定的难度。

  2)40G系统采用了带外FEC技术来提高传输的距离。由于每个厂家的FEC算法不同,如何验证设备的FEC性能,也是测试仪表需要面对的问题。

  3)40G系统的测试同低速率的测试要求基本一样,但对测试电路的要求却大大提高,对测试速度、测试精度的要求极高。

  从应用的角度看,40G系统的测试可分为两个不同的层次。对于运营商的网络维护,主要关注系统性能,所涉及的测试包括误码/告警测试、自动保护倒换测试、延迟测试、不同设备厂家的互操作性测试;而对于实验室测试,则比较奥关注开销的测试、不同映射方式的测试、抖动性能的测试、FEC的测试等功能。

  虽然近些年来40G系统的商用进程比较缓慢,但以安立公司为代表的测试仪表厂家都陆续推出了40G测试方案。安立公司多年来一直是光通信测试行业的领先者,积累了丰富的测试经验,通过和全球各大设备提供商和运营商的合作,已经解决了40G测试中的问题,成功推出用于器件、设备测试的40/43G SDH/OTN测试仪MP1595A/MP1797A。

  \

  MP1595A/MP1797A是安立公司最新的40G SDH/SONET/OTN测试分析仪,完全符合ITU-T的各项测试要求,满足前文提及的各项测试需要,可以应用于40G网络性能、功能测试以及各个设备厂家的互操作性验证,为研发生产提供所需要的测试信号。

  目前MP1595A支持NRZ、ODB和DPSK的调制方式,支持ODU2到ODU3的映射,配合MP1797A可以进行40G抖动的测试。在40G SDH/SONET/OTN测试方面,MP1595A具有下列的特点。

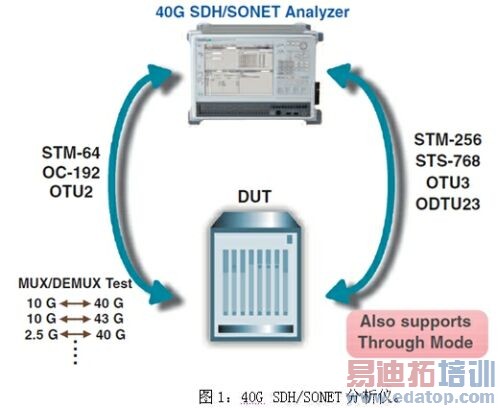

  1)全速率测试。MP1595A一台仪表可支持从1.5M到43G所有速率接口的测试,满足所有网络设备接口的测试,大大节省用户的投资成本。

由于特殊的色散补偿、严格的抖动性能要求以及为提高传输距离而采用的不同调制方式,40G SDH/SONET/OTN系统的测试面临更大的挑战。相对于10G SDH/SONET/OTN(同步数字序列/同步光纤网络/光传送网),40G系统测试中的难点主要体现在以下几方面

 2)完整的40G/43G SDH/SONET和OTN性能测试。MP1595A可以根据G系列和M系列进行多种误码性能的测试分析,支持多种误码和告警的插入测量分析,同时支持多种触发的自动保护倒换时间的测量、丰富的开销测量(包括开销的监视、开销的误码测试以及开销的捕获)和延迟测试等功能。

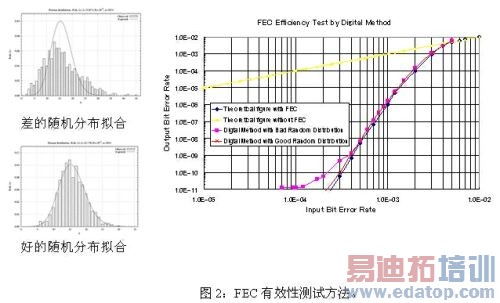

3)唯一符合ITU-T O.182建议(OTN测试标准)关于FEC性能测量的要求。安立公司提出了χ2(卡方检验)方法来验证随机误码发生器产生随机误码的能力,并被ITU-T O.182采纳和使用。MP1595A完全支持OTN的FEC测试功能,即它能够完全按照ITU-T O.182的要求插入符合泊松分布的随机误码,对OTN设备的FEC性能进行真正的测试和分析。图2是FEC有效性测试方法。

\

在图2中,淡红的曲线表示采用差的随机分布拟合的数字方法进行误码测试的曲线,其测试结果与标准结果偏差较大(FEC纠错效率不高);而红色的曲线则是采用好的随机分布拟合的数字

方法进行误码测试的曲线,很好地符合了理论标准值(FEC纠错效率高)。

4)强大的透传测试功能。MP1595A支持业务信号的透明传输通过,可以真实地监测系统的误码发生情况,通过开销的改写可以进行开销测试分析,模拟不同的压力测试,从而验证网络的性能。

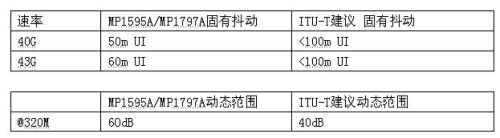

5)高性能的40/43G抖动性能测量。在超高速的网络中,抖动的测试越来越重要,因为抖动将对网络的质量产生重要的影响。MP1595A结合MP1797A能够为现场网络测试提供高性能的抖动测试方案。是否能够进行抖动测试,也是衡量一个厂家的技术能力的标志。MP1595A具有业界最低的固有抖动和用于抖动传递测试最大的动态范围,

\

6)强大的监视功能。MP1595A支持功率监视、频率监视、误码/告警的监视、开销监视、指针监视等。

7)独特的帧内存/捕获功能。MP1595A的帧内存功能可以捕获多达16帧SDH数据、256帧的OTU3的数据,包括开销和净负荷。触发捕获的条件可以设置,当检测到未知的传输故障时,故障数据的分析可帮助了解问题的真正原因。

8)MP1595A具备丰富的外部接口。测试结果可支持存储成HTML和图片格式,用于报告的生成,同时捕获的数据也可以输出来。

目前MP1595A已经在很多地方得到广泛的应用和评估。在国外马可尼主要使用MP1595A全面的功能测试和高性能的抖动进行测试,而AT&T则对其帧捕获功能大加称赞;富士通、NEC等公司也购买了MP1595A进行实验室的测试分析;在国内华为、中兴、WRI都已经使用过该产品。2009年年初,中国电信使用MP1595A对8个厂家的40G设备评估测试,中国移动研究院也刚刚对我们的仪表进行了评估,并受到了好评。

供稿:安立公司
