突发时钟恢复技术助力10GEPON腾飞

　　众所周知，在TDMA-PON系统上行链路中，不同的ONU只能在各自分配的时隙内发送光信号，这就要求发射机必须能够快速开启和关闭，同时ONU离OLT的距离也变化很大，因此来自不同的ONU的信号不是连续的而是突发的，在幅度和相位上变化很大。传统的连续的接收机很难在几十纳秒内正确恢复信号的幅度和时钟，必须采用突发模式的接收机才能快速恢复信号和时钟。因此，快速突发发射、突发接收以及突发时钟提取是TDMA-PON系统必须解决的关键问题。10GEPON作为下一代宽带接入的热门技术，也必须解决上行突发时钟恢复的关键技术。

　　目前，10GEPON的技术加速成熟带给运营商更好地技术选择，运营商通过部署10GEPON OLT，可以有效针对用户的需求及应用的发展而选择下行1G/上行1G，下行10G/上行1G 或下行10G/上行10G 的ONU。川崎微电子所开发的10G突发模式SERDES正弥补了10GEPON OLT 重要的技术环节，解决了10GEPON突发模式接收问题。

　　川崎微电子(Kawasaki microelectronics， K-Micro or KME)开发出使用于10Gbps以太网无源光纤网络10GEPON OLT的突发模式SERDES测试晶片CTXL1。 此SERDES测试晶片CTXL1同时支持下行10G/上行10G对称模式和下行10G/上行1.25G非对称模式。 使用此SERDES所开发出的EPON OLT系统既能支持上下行对称10G传输，也支持下行10G/上行1.25G，将有效的对接运营商现有网络，最大限度保护运营商投资。CTXL1的锁定时间小于100纳秒， 此规格远低于标准所定的400纳秒， 使系统的效率得以较大提升。 将目前大规模部署的EPON的速度升级到10GEPON可以尽快地推动FTTX进程，同时为用户提供视频和多媒体业务所需要的足够带宽。以1个OLT端口最多带512个终端用户的MDU为例， 使用10G技术可保证每户最少带宽接近20M，使IPTV应用到达全高清等级。

　　川崎微电子所开发的10G突发模式SERDES测试晶片CTXL1是基于130NM的制造技术。同时川崎微电子也正开发65NM工艺技术的SERDES， 预计于2010达到成熟量产。另一方面，开发10GEPON芯片的厂家可通过使用此65NM工艺的技术将10GEPON SOC芯片尽快推出。 此65NM SERDES IP 同时也包含了均衡器，可配合SFP+光模块使用从而降低系统成本。

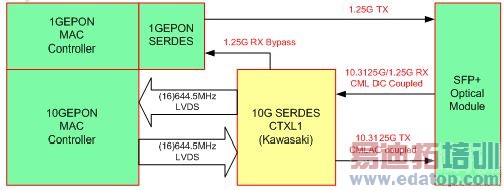

　　有关CTLX1的应用可参考下图，CTXL1提供标准的XFI-4接口用来连接10GEPON MAC芯片，在接收端另有一个1.25G 的旁通道， 若是所接收的光的比特流为1.25G， 则会将此比特流旁路到1.25G的SERDES。 此种设计技术可降低光模块的复杂度，有效降低系统成本 。

　　川崎微电子一直致力于突发模式SERDES的开发并在1.25G EPON 得到重大成功。此次开发10GEPON SERDES 技术也是继承EPON低成本的优势并在技术规格上加以改进。 此 10GEPON SERDES技术必将加快10GEPON的商用进程，推动10GEPON技术尽快腾飞。
