    40Gbit/sDWDM系统中的链路自动调整功能

    由于采用常规码型的40Gbit/sDWDM系统色散容限、OSNR容限以及接收机灵敏度等指标要求均比10Gbit/sDWDM系统有所提高，因此理想的方式是在系统中集成包括光功率和色散自动调整的链路自动调整功能。如图3所示，链路自动调整包括三大关键部分：光功率调整部分、可调色散补偿模块和模块调节控制单元。光功率调整包括基于VMUX和DGE器件的通道级光功率调整以及基于光放大器的线路光功率调整。可调色散补偿模块用来执行模块调节控制单元通过网管下发的色散调节指令，以便系统接收端的残余色散始终处在最佳范围内。模块调节控制单元采集光谱分析单元、OTU盘接收机的各项数据并执行动态光功率和色散调节的算法，然后向VMUX、光放大器、DGE、可调色散补偿模块发出正确的调节指令。调节控制单元既可以是一个独立的单元，也可以利用DWDM系统中常用的网元管理盘来实现。

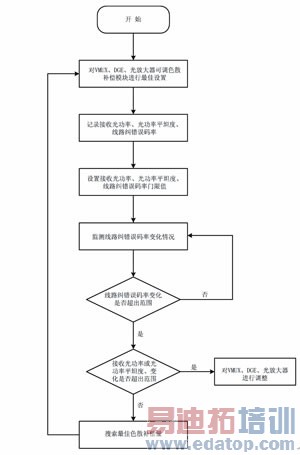

图   烽火通信40Gbit/s DWDM系统中的链路自动调整流程图

    通常情况下造成接收机性能劣化的原因有多种，接收端光功率的下降、OSNR的下降、链路残余色散的变化等均能引起接收机线路FEC线路纠错误码率发生变化。因此在模块调节控制单元中集成光谱分析单元可以排除接收端光功率变化引起的接收机性能劣化，从而正确地决定可调色散补偿单元是否需要进行调整。模块调节控制单元是本系统算法实现的核心部分，它的主要更能是接收光谱分析单元（OPM）送来的各波道接收光功率及各波道光接收机的纠错误码率等信息，读取可调色散补偿模块当前色散设置值，综合以上数据根据相关算法来决定如何对系统中的VMUX、光放大器、DGE、可调色散补偿模块进行合理设置。

    链路自动调整算法是模块调节控制单元的控制软件核心部分，它需要通过对各种上报信息进行综合比较，从而正确地发出调节指令。

    作为国内主流的40G解决方案提供商，烽火通信已经掌握40Gbit/sDWDM相关的核心技术和专利，实现了器件和芯片的自主化生产，在其推出基于40Gbit/sDWDM/OTN际承载平台的FONSTW1600系统，可以完善的解决链路通道级光功率自动调整以及通道级色散自动调整。其基本算法如图所示。

    烽火通信40Gbit/sDWDM系统以及新一代OTN设备中均集成了包括光功率和色散自动调整的链路自动调整功能。在40Gbit/sDWDM系统中接收机的最佳性能除了受接收机处OSNR值、残余色度色散的影响外还需要考虑PMD及非线性的影响。尤其是PMD的影响是动态随机变化的，烽火通信已着手在40Gbit/sDWDM系统中开发包括动态自适应的偏振模式色散补偿的链路自动调整功能。
