基于OTN+PTN联合组网的模式分析

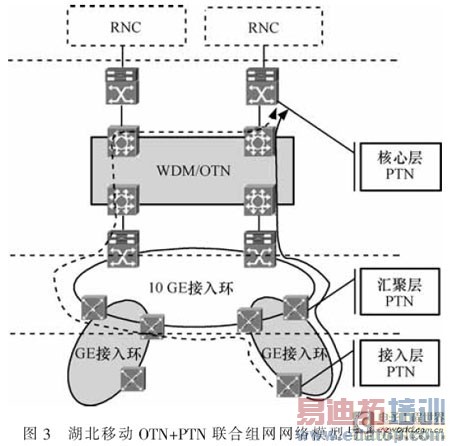

　    在湖北移动全业务承载网中，骨干汇聚层由OTN设备完成调度，工程按照业务区划分新建大量汇聚节点，组建了高速OTN系统环网，每个环网在核心节点均考虑双节点落地实现负载分担，有效提高核心层系统容量，同时可抵抗单节点失效带来网络风险。每个业务区的OTN系统作为此业务区内所有业务的上联汇聚节点，业务区的OTN设备构成全网OTN汇聚层，可快速实现大容量、大颗粒业务的灵活调度。在每个业务区内采用PTN设备作为业务区内基站业务、专线业务的接入和汇聚节点，所有业务区的PTN汇聚节点构成分组化的汇聚层，从而打造安全、高效、电信级的IP多业务承载平台。网络各接入节点与基站连接全部采用FE的光口对通，所有PTN业务在OTN汇聚节点的PTN设备与OTN对接，在核心节点大容量PTN设备实现业务的重新整合以及与业务层面的灵活沟通，网络模型和业务组织如图3所示。

　    新建的OTN网络，可以用于承载现网所有的数据业务，其大容量又很好地满足了今后的业务扩容需求，对于网络的平稳渐进的发展奠定了良好的基础。OTN客户侧可灵活接入GE、2.5 Gbit/s等业务，实现GE、2.5 Gbit/s业务在同一个波道混传，有效提高了波道利用率。通过OTN的灵活保护机制实现业务端到端的保护能力及多重保护机制的实现。新建的PTN汇聚网络，通过大容量的设备实现数据业务的高效、安全承载；汇聚环速率达到10 GE，汇聚节点设备提供大量GE/FE接口，满足汇聚环内大量GE/FE业务的传输，并保证带宽；接入环速率达到GE，接入容量成倍增加。
