基于OTN+PTN联合组网的模式分析

　    无论是从业务的长距传输，还是从未来IP类业务的迅猛增长角度来考虑，采用OTN+PTN联合组网模式均显得非常必要。考虑到联合组网模式的诸多优势，除了在没有OTN或者短期内OTN无法覆盖至骨干核心点的地区，均建议采用联合组网的方式进行城域本地网的建设。OTN+PTN联合组网模式凭借其强大的IP业务接入、汇聚及灵活调度能力，将有利于推动城域传输网向着统一的、融合的扁平化网络演进，是各个运营商组建下一代传输网的最佳选择。

　    3 采用OTN+PTN如何组网

　    OTN作为具有光电联合调度的大容量组网技术，电层实现基于子波长的调度，如GE、2.5 Gbit/s、10 Gbit/s颗粒；光层调度以10 Gbit/s或40 Gbit/s波长为主，主要定位于网络中的骨干/核心层。而PTN与MSTP类似，多应用于网络的汇聚/接入层。

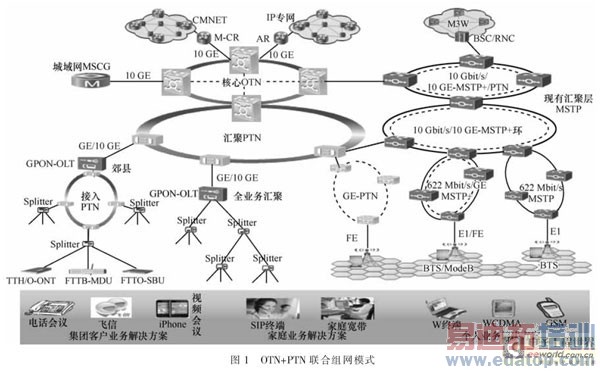

　    在现网中，往往核心骨干层采用OTN，汇聚层及以下采用PTN组网，充分利用OTN将上联业务调度至PTN所属业务落地站点。在联合组网模式中，OTN不仅仅是一种承载手段，还通过其对骨干节点上联的GE/10GE业务与所属交叉落地设备之间进行调度，其上联GE/10GE通道的数量可以根据该PTN中实际接入的业务总数按需配置，从而极大地简化了骨干节点与核心节点之间的网络组建，避免了在PTN独立组网模式中，因某节点业务容量升级而引起的环路上所有节点设备必须升级的情况，极大地节省了网络投资,其典型的组网如图1所示。
