新型高层办公建筑FTTO+LAN布线解决方案

　　第二级分光放置在楼层弱电井，分别放置在18楼，24楼，30楼，36楼，42楼，46楼弱电井，采用1:16或者1:32光无源分路器。由于采用GPON的设备，每个OLT光端口最大支持1:128的分光比。

　　GPON系统必须符合下表1.2 ITU-T G.984.2的损耗要求,损耗预算包括OLT 和 ONU 间全部的光无源物理链路。设计时也应考虑ODN光纤各个节点之间损耗值，参考表1.3。整个链路损耗值必需在标准范围之内。

表 1.2 ITU-T G.984.2 G-PON 系统的损耗预算

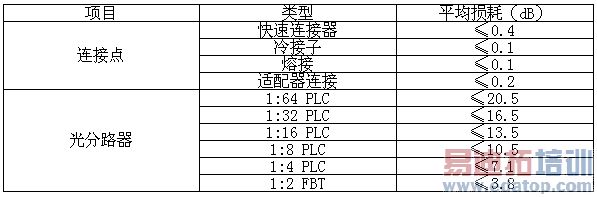

表 1.3 ODN光无源网络器件损耗典型值

　　主干单模光缆经过到楼层经过分光器光配线架以后，通过水平2芯单模光缆入户到商业用户办公室或机房，一般到多媒体信息箱或者墙面光纤面板。单芯的光缆已经可以传输上行和下行的业务，另外一芯光缆作为备份。入户光缆的接续和端接宜选用光纤现场安装连接头，一般为SC/PC单模单芯连接头。如有CATV复合业务，则需选用APC端面连接头。

　　由于写字楼中不同的商业用户对于带宽或者业务种类都不同，高层写字楼大部分采用按层或按面积出租的方式，网络建设初期通常还不能精确确定租户内部组网结构，且租户后期通常自己会负责承租区域LAN具体网络布放。

　　所以前期规划时候最为灵活的方式可以采用按楼层分区设置集合点CP的布线方式。

　　此时在CP集合点放置多媒体信息箱，多媒体信息箱需要支持光纤模块、语音模块、数据模块、电视和电源模块等，有标准的语音、数据及有线电视的接口。多媒体信息箱中可以采用模块式的配线架，灵活的配置不同的模块。即可以支持光纤也可以支持双绞线到多媒体信息箱。有以下两种组网方式可供选择：

　　第一种可以将ONU放置在楼道弱电井或者楼层IDF供多个商业用户共享带宽。大多数ONU设备本身具备一定的交换机功能，其上行接口为PON接口，通过无源分光器连接到OLT设备的接口板上，下行通过铜缆以太网RJ45端口，通过双绞线连接不同的数据设备，如电脑、IP电话、机顶盒等，实现点到多点的快速部署。

　　连接ONU的光跳线，推荐选用室内铠装低烟无卤柔性跳线，既有较高的抗拉强度和耐侧压，同时又具有外径小、弯曲性能好、防火阻燃等特性。
