城市光网的可靠性和灵活性发展理念探讨

　　5.ODN相关产品的组网考虑因素

　　5.1面对不断增长的带宽需求，馈线环网可以由一根1200芯的ITUG.652.D单模带状光缆组成，可以考虑提供手动故障切换在线测试等功能，以便应对铜缆的拆除，MODF光纤总配线架应用于112测量室；跳纤的管理可以迅速而方便地穿过机架中间连接到另一边的备用端口。

　　5.2基于目前FTTX网络采用XPON接入技术的应用，中心式的光缆分配管理系统提供的网络对操作更灵活、经济有效，并提高了长期的可靠性，中心式的光缆分配管理系统（如图10），允许所有的室外缆在统一的固定区域中终接，光设备终端在另外一个固定区域，二者通过交叉连接完成光缆的分配，这使得室外缆中的光纤分配至局内任一点更容易、更方便，这也使得在设备更换、切断光缆或系统扩展时节约了时间和成本。

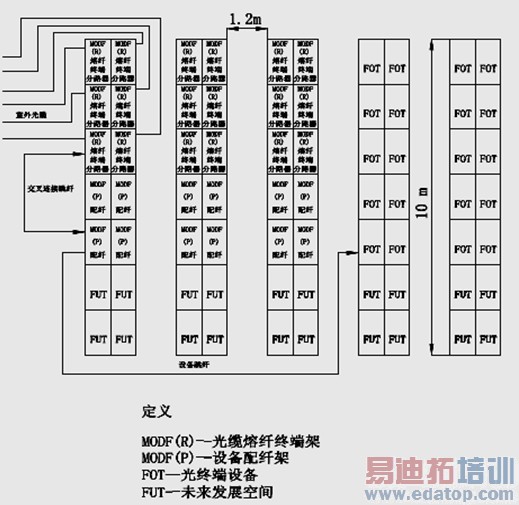

 图10 中心式的光缆分配管理系统

　　5.3设备配纤架和光缆熔纤终端架是满足于FTTH光纤网络的发展的一种新型的大容量、高密度的配线产品,主要适用于光纤接入网中心机房。可以任意组合并架，前后，左右或背靠背并架，采用交叉连接方便地实现光纤线路的连接、分配和调度，满足光纤曲率半径，物理通道保护，光纤可接近性，可靠性和灵活性。

　　5.4光缆分配管理系统的直接连接和交叉连接原理见下图，交叉连接中给线路侧光缆和光终端设备提供了两个（一对）端口，通过对设备配纤架和光缆熔纤终端架进行交叉连接，跳纤将线路侧光缆和光终端设备连接，这使得网络元件的接入更简单、经济，提高光纤网络的长期可靠性；在网络的重新调配时，交叉连接提供了最大的灵活性。

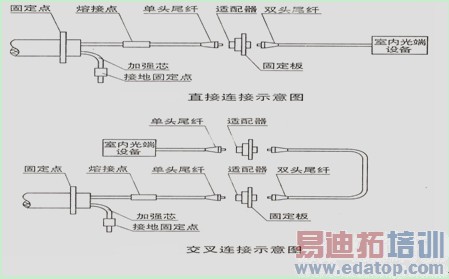

图11　直接连接和交叉连接原理

　　5.5无跳接配线设备应用于光网络节点，采用模块化设计，无跳纤结构理念，可通过灵活的增加插片式光分路器数量，以实现端口的扩容，不同容量的光分插片具有通用性和互换性；其完善的结构设计使得光缆的固定、接地、熔接、尾纤的停泊、熔接、光纤的盘绕、连接、调度、分配、测试等操作都非常方便可靠，灵活。

　　5.6光缆网络依托于不同技术的支撑，具有多样性，时效性，地域性。用户密集地区宜采用288芯主干光缆，用户稀疏地区宜采用144芯以下的主干光缆，以较低的投资，建设高效的光缆网络，快速地满足用户需求。

　　5.7各种结构与配纤方式都具有优缺点，组网时不但要经济合理，而且要有较长生命力，具有前瞻性；光纤接入的飞速增长不能只依靠大规模建设光缆来解决，应着眼于长远发展，需要在接入光缆的组网方式、光交接点的设置、光纤的配置、汇聚手段的使用等方面有所考虑，形成统一的规范。
