城市光网的可靠性和灵活性发展理念探讨

　　4.ODN相关产品的设计准则

　　4.1随着光纤网络的快速发展，通信机房内设备与光纤容量大幅增加，MODF光纤总配线架的作用显得尤为重要，它担负着光缆成端、光缆与设备、光缆与光缆跳接的作用，实现光缆调度、跳纤管理与测试的功能。MODF光纤总配线架适应"城市光网"的战略发展，满足光缆的大量建设要求，适用于中心机房的传输。

　　4.2为了适应城市光网的战略转型需要，满足基于XPON的FTTX的网络建设和发展，兼顾光纤点到点与点到多点的光网络建设，尽快淘汰传统的室内、外光缆交接箱，推广使用无跳接光缆配纤设备产品，很有必要。

　　4.3无跳接光缆配纤设备，可以应用在用户光缆网中的一级交接位置或二级交接位置，可以作为无跳接光缆交接箱和楼道分纤箱。采用插片式光分路器模块，插拔操作，满足光纤曲率半径，物理通道保护，光纤可接近性，可靠性和灵活性。

　　4.4配光缆采用无跳接，减少适配器环节，光链路衰耗降低，减少故障，降低成本。

　　4.5光纤总配线架的标识设计，不仅方便记录每一芯的方向，记录卡片的跳接位置用于记录在用跳纤的对应位置，而且能够与计算机管理相对应，具有可追溯性。

　　4.6中心机房光纤总配线架熔接单元中12芯熔配一体化托盘由下往上安装，适配器编号遵循由左往右、由下往上的排列原则。熔配一体化托盘应从机架最下面第一槽位开始往上安装熔接，并以此类推；横列模块编号应遵循由下往上、从左到右的排列原则。每个横列模块内从设备引入的跳线或尾缆应从最下方开始安装，并以此类推。

　　4.7跳纤的余长收容至跳纤收容单元，每个12芯一体化托盘对应一个跳纤收容盘，为了再次跳纤时，便于跳纤收容盘抽出，进入跳纤收容盘的跳纤应由里向外盘绕。

　　参见图3，图,4，图5，图6，图7，图8，图9。

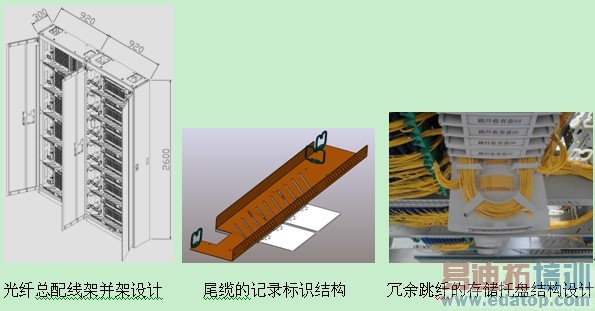

　　光纤总配线架并架设计 尾缆的记录标识结构 冗余跳纤的存储托盘结构设计

图3　光纤总配线架MODF
