100G商用部署的市场驱动 关键技术及发展趋势

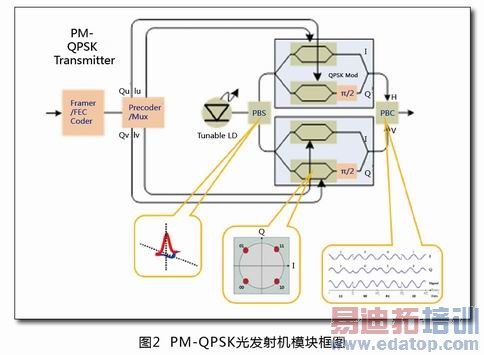

　　在发射端，原始的100G信号被分为4路低速信号，由于FEC和OTN开销，每路信号为28Gbps。激光器发出的信号分为垂直和水平两个偏振态。用两个频率相同的偏振态来承载信号，可以使速率降低一半，降低带宽，适应更紧凑的通道间隔。QPSK采用4个传输相位调制每个偏振态的光信号（见图2）。在发射端，两个偏振态的QPSK调制信号会被合在一起在线路侧传送。偏振复用和QPSK的使用，可以将调制速率降为1/4，使100G系统能使用成本更低的技术。同时更低的调制速率可以降低光信号传输参数的灵敏度，相比10G系统，100G在CD（色度色散）和PMD上拥有更好的容限。

　　相干接收和DSP技术

　　PM-QPSK调试方式可以满足100G传输OSNR的要求，但是，这种调制方式下的色散和PMD容限还是太低。相同光调制方式下100G跟10G相比，OSNR容限要差10dB，PMD容限会降低10倍，CD容限降低100倍，因此必须采用先进的技术手段保证100G的实用性。选择相干光、平衡光接收技术，相比NRZ（不归零码）直接接收提升OSNR容限近6dB。其接收原理框图如图3所示。
