南京电信校园网10G EPON项目实践

录入:edatop.com     点击:

  为探索FTTx网络的演进发展方向,从2009年开始江苏电信对10G EPON进行了全面的性能测试。2011年为进一步验证10G EPON的现网应用能力,江苏电信委派南京电信和苏州电信进行10G EPON的规模商用,南京电信分别在南京财经大学仙林校区、南京邮电大学仙林校区进行了3万线规模的正式商用。

  此次现网应用对10G EPON的各方面性能进行了现网印证,从网络建设到业务承载、网络管理都积累了较多的成功经验,现对两个校园网项目的建设进行总结如下。

  从设计到开通仅用2月

  施工简单,业务覆盖迅速。10G EPON作为EPON平滑升级技术,完全继承EPON的ODN网络,工程设计的基本原则、工程施工的流程和要求完全一致,工程设计人员和工程施工人员都是原有的EPON工程设计人员和工程施工人员,无需特殊培训,南京邮电大学、南京财经大学两个校园网项目近3万用户端口,项目从设计到施工到开通,仅用了两个月的时间即完成,满足了校园网在学生暑假期间建设这个建设周期短的特殊要求。

10G EPON校园网络架构

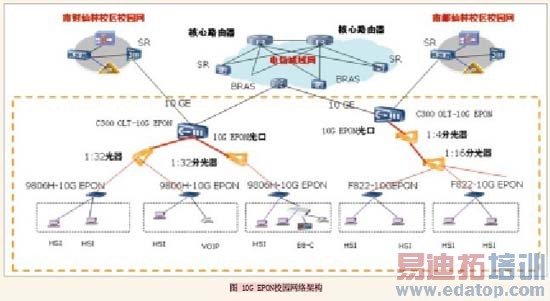

图1  10G EPON校园网络架构

  南京财经大学仙林校区项目,OLT采用中兴通讯ZXA10 C300,ONU采用目前FE端口密度最高的ZXA10 9806H设备,该设备可以提供64端口FE,分光器采用1:32分光,单PON口实现2048用户的覆盖。

  南京财经大学仙林校区项目实现了高速上网、VoIP、IPTV多业务承载,而且实现了校园内网业务和Internet公共网的业务分离,南京电信在这个网络的基础上可以较快地实现WLAN网络的建设,从而实现对手机数据业务的分流。实现了电信固网、无线全业务的迅速部署,抢占了校园网竞争的先机。

  带宽可充分满足实际需要

  10G EPON高带宽、大分光比的特点能充分满足用户密度高的应用场景,本次南京财经大学仙林校区和南京邮电大学仙林校区项目采用的是每个学生一个端口的覆盖方式,端口密度高。学生的上网行为又以P2P文件下载、在线视频业务为主,带宽需求高,校园网业务宽带端口4M速率,校园综合业务套餐等服务,后续还可以根据需求提高到8M。现网采用64端口的MDU设备,分光器的分光比为1:32,按照70%的业务并发率,实际每个PON的带宽需求为4×64×32×0.7=5.6G,每用户的带宽可以提速到6M。10G EPON高带宽、大分光比的特点能很好地满足项目的实际需要。

  同时,10G EPON运维开通简单。10G EPON完全继承EPON的运维管理体系,继承现网北向接口,改动小。8月份在省NOC中心的支撑下,完成10G EPON和IPOSS的对接测试,主要内容包括OLT TRAP告警的上报、设备资源采集、设备端口状态采集、光模块数据采集等。

  投资性价比优势显著

  整个项目的综合成本低。在校园网项目建设中,10G EPON呈现了良好的投资性价比。成本优势在以下两方面表现尤为突出。

  设备成本方面,现有OLT设备和MDU设备价格较EPON设备高10%~20%,但是由于10G EPON大分光比特点,在南京电信两个校园网项目中,与EPON建设方案相比,PON口数量可以从115个端口降低到28个PON端口,MDU设备从890台降低至442台,在南京电信校园网项目中,10G EPON设备采购投资较EPON降低5%,综合考虑配线光纤、交接箱、MDU弱电箱等配套设备,节省成本比例还将扩大。

  另一方面则体现在ODN的建设成本。现阶段10G EPON的光模块采用PRX30,光功率预算大于EPON,在相同的建设模式下,支持分光比高一倍,有效降低主干光纤的消耗,并一定程度减少主干管线的投资,在本次南京电信的校园网项目中,10G EPON的ODN投资较EPON降低近15%。

  南京电信10G EPON规模商用的成功引起了集团公司领导的高度重视,2011年10月,韦乐平带队亲临南京财经大学进行现场考察,对于10G EPON在FTTB建设模式体现出的高流量、大分光比、施工简单、总体建设成本低的特点给予肯定。南京电信两个校园网项目的建设验证了10G EPON FTTB的建设模式适合在高用户密度、高开通率、高带宽的三高场景下使用。
