快速搭建基于EPC2000的物联网环境监控系统

录入:edatop.com     点击:

  1.应用背景

  在环境监控行业中,常常需要对众多的环境监控点进行实时监控,并且大部分数据需要及时回送环境监测中心进行数据分析和处理,为环境质量的综合评估提供必要依据,以制定相应环境保护政策。

  但由于监测点分散,分布范围广,部分监测点甚至还设置在环境较为恶劣的边远地区,这就给数据的回收带来了麻烦。

  通过电话线或者手工抄录,不但实时性差,而且费用昂贵,这就要求我们寻求一种更佳的解决方案。

  2.应用方案

  EPC2000系列工控板是广州致远电子有限公司开发的基于LPC2300系列ARM处理器的可扩展嵌入式工控主板,板上自带了公司自主开发的FAT文件管理系统、TCP/IP协议栈、CAN-bus协议栈,功能强大、稳定性高,并且板上预装了正版μC/OS-Ⅱ实时操作系统,开发人员只需调用接口函数就可完成许多复杂的功能。

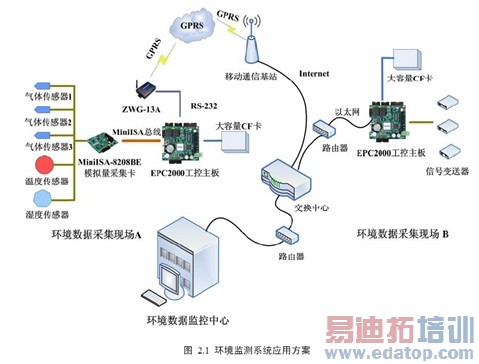

  同时,板上自带丰富的通信接口,如CAN/RS-485接口、RS-232接口、10/100M以太网接口等,用户只需调用相关的接口函数便可轻松的进行网络连接和通信。图2.1是环境监测系统的应用方案。通过MiniISA总线可挂接不同的板卡,扩展系统功能。

\

\

  EPC2000系列工控板带有丰富的通信接口,CAN/RS-485接口、10/100M以太网接口、RS-232接口等,采集数据后,工控主板可以通过不同的方式将数据传送回环境监测中心,同时监测中心也可以通过网络控制监测点各种外设的工作。

  3.EPC2000系列工控板功能特点

  ARM7内核控制器,最高频率可达72MHz;

  64KBytes SRAM、2M Bytes Data Flash、512 Bytes 铁电存储器;

  10/100M以太网接口,提供商业版TCP/IP协议;

  预装正版μC/OS-Ⅱ实时操作系统,实时性高;

  4路RS-232接口,UART1支持标准Modem功能;

  2路隔离CAN接口或RS-485接口,提供商业版iCAN协议与Modbus协议;

  CF卡存储设备接口,提供商业版FAT文件系统;

  4路10 bits ADC、1路10 bits DAC;

  4路隔离数字量输出,可做为PWM输出,4路隔离数字量输入,可用做捕获功能;

  支持MiniISA总线扩展;

  低功耗RTC、独立看门狗;

  2路LED、一个蜂鸣器,可用于程序运行指示;

  工作温度:-40℃~+85℃。
