UniPON新型网络架构

　　分布式基站将是3G基站的主流站型，将传统基站分为基带单元BBU和远端射频单元RRU两部分，在BBU和RRU之间传输高带宽、低时延和抖动的基带信号，目前多采用光纤直趋的方式连接。PON是有线宽带接入的主流技术，为普通集团客户、WLAN和家庭客户提供数据、语音和视频等综合业务。

　　面向PON接入网、分布式基站的规模部署和C-RAN架构需求，通过引入OTN/WDM技术，研究院创新性提出提供PON宽带接入、分布式基站和C-RAN基带信号的统一承载的UniPON平台，可有效利用PON的ODN(光分配网络)并提升承载业务的性能，使分布式基站传输能够更充分地利用PON的点对多点的光纤分配网资源，节约光纤和设备成本，并更易于管理。

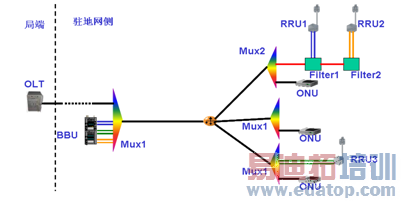

图6-6.UniPON系统结构图

　　UniPON中，分布式基站传输与基于PON的固定宽带接入采用WDM/CWDM(粗波分复用)技术实现光纤共享。PON采用传统的1490nm (下行)、1310nm (上行)波长，分布式基站传输使用其余波长，其中每个RRU使用一对波长分别用于上/下行信号。采用CWDM技术，最多有12个波长可用，采用DWDM(密集波分复用)时波长数充裕。

　　采用UniPON技术可共享光纤网络设施，分布式基站与PON统一传输能够大大节约光纤资源;采用UniPON架构级联RRU时，BBU和RRU之间物理上为串联结构，逻辑上为点对点结构，因此频率和时间偏差不随RRU级联级数的增加而恶化，具备更好的时间同步性能，同样可为每个RRU提供更大的带宽;可基于PON引入相应的管理机制进行统一管理，提高网络的操作、运维和管理能力。
