电信级以太网基本知识

录入:edatop.com     点击:

  移动回传服务

  随着回传网络基础设施发展为支持基于数据包的传输,移动运营商面临着从管理网络性能转变为管理服务性能带来的众多挑战。采用简单的 Ping 命令来测试网络已不再适用。因为运营商限制不仅要评估网络性能,而且还必须根据每一项服务来持续验证和测量关键性能指标。

  在当前以及以后的数年中,回传网络都将由 E1/T1(用于语音)和以太网/IP(用于数据服务)技术的组合构成。这种混合网络技术通过增加非实时数据的信息流,从而为突破潜在的信息流瓶颈提供了经济的解决方案。

  随着电信级以太网的日益成熟,无线回传终将转变为完全基于数据包;这会简化网络架构,降低成本,并且为通过以数据为中心的应用来实现预期增长提供了必需的可扩展性。

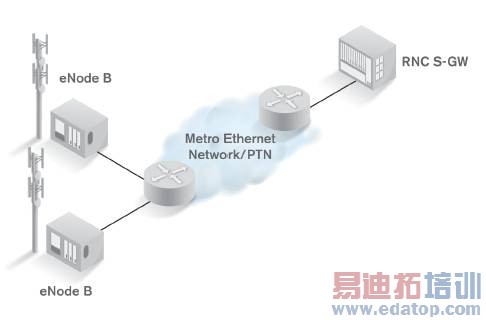

电信级以太网移动回传服务

图5   电信级以太网移动回传服务


  关键性能指标

  关键性能指标 (KPI) 是用于指示特定信息流类别的最低性能的特定信息流特性。以下 KPI 会直接影响回传网络的性能。

  · 帧延迟或时延是帧或数据包从离开发送端口的时刻起到抵达目标端口时刻之间的时间差。该指标对语音或视频等实时数据的质量有着直接影响。管理服务(如同步协议)负责 BSC 和移动设备之间的通信,其响应时间必须非常短。这将有助于确保高质量的语音传输、小区切换、信令和可靠连接。
  · 帧丢失对于所有实时服务(如语音或实时视频)以及信息流控制的同步和管理而言都是一个严重的问题。丢包会导致糟糕的感知质量,而丢失控制数据包会增大时延,并且还可能导致连接故障甚至通话中断。

  · 带宽是指可以转发的最大数据量。该测量值是一秒钟测量窗口内转发的信息流总量的比率。对于不同的性能保证,带宽可以为"承诺值",也可以为"超额值"。

  · 帧时延变化(或数据包抖动)是指数据包传输的到达时间之间的变化。在数据包通过网络传输期间,它们通常会排队等待,并以突发方式被发送至下一跳。可能发生随机优先级排序,从而导致数据包以随机速率发送。因此设备会以不规则的时间间隔接收到数据包。抖动会对终端节点的接收缓冲区造成压力,如果抖动幅度过大,则会造成该缓冲区使用过度或使用不充分。实时应用对于数据包抖动尤为敏感。因此,设计了缓冲区来存储一定数量的视频或音频数据包,然后以固定时间间隔对这些数据包进行处理,从而向最终用户提供流畅无误的传输。抖动过大会影响体验质量 (QoE),因为抵达速率较快的数据包会导致缓冲区溢出而丢失数据包;而抵达速率较慢的数据包会使缓冲区处于空状态,从而出现静止图像或没有声音的情况。


  关键技术概述

  MPLS

  IP/多协议标签交换 (MPLS) 这一 IEEE 标准是一种建立的传输方法,可以在全 IP 骨干网中从多个协议(ATM、帧中继、以太网等)透明地交换数据(数据包或帧)。由于完全支持服务等级 (CoS) 和虚拟 LAN (VLAN),因此对于希望延长核心网络中基于 TDM 的传统服务寿命的运营商而言,MPLS 是理想之选。目前正在修改该标准以增加流量工程能力 (MPLS-TP),这将使得 IP/MPLS 可以支持将解决方案扩展至城域边缘外所需要的高级服务质量。

  MPLS-TP

  由于逐渐迁移至基于数据包的服务这一趋势,传输网络在让运营商能够利用其已安装的传输基础设施投资的同时,必须还要涵盖数据包承载功能的条款。MPLS 传输配置 (MPSL-TP) 是 MPLS 的衍生,设计用于传输网络。它支持数据包传输网络服务所需的性能和功能,以及将 MPLS 的数据包体验与现有传输网络的操作体验和实践相结合的操作。MPLS-TP 使基于数据包的传输网络的部署能够高效扩展,以便使用简单且经济有效的方式来支持数据包服务。

  PBB-TE

  支持流量工程的运营商骨干桥接技术或 PBB-TE(也被称为 PBT)是另一种基于以太网的实施,通过禁用泛洪/广播和生成树协议功能,实现对全 IP MAN 和核心网络中的面向连接的传输服务进行电信级部署和管理。这是通过使其面向连接而实现的 MAC-in-MAC 的演变。PBB-TE 将以太网服务层与网络层分隔开;其灵活性还允许服务提供商开始提供本地以太网和基于 MPLS 的服务,即虚拟专用线路服务 (VPWS) 或虚拟专用 LAN 服务 (VPLS)(如果需要的话)。

  PTN

  分组传输网 (PTN) 是以传统 TDM 技术中最优元素和新兴分组技术为基础而设计出的下一代网络。它通常按两层进行部署。在接入层,PTN 将 TDM 和数据包融合到 PTN 云中,从而实现多业务的融合。TDM 数据包在 PTN 云中以数据包的形式进行封装和转发,而以太网/IP 本地数据包也在同一 PTN 云中进行封装和转发。

  PTN 网络能够利用 TDM 网络的故障检测功能以及弹性实现分组技术的高效数据传输,从而克服运营商面临的众多挑战。服务提供商现在可以利用以太网和 TDM 技术的固有优势,如经济高效、灵活性、多服务应用以及服务质量。

  PWE3

  伪线路边缘到边缘仿真 (PWE3) 是模拟 ATM、帧中继或以太网等服务在分组交换网络 (PSN) 上的基本属性的机制。PWE3 仅提供模拟线路所需要的最低功能。从客户角度而言,可以认为是不共享的链路或所选服务的电路。PW3 用于指定在 PSN 上模拟的服务的封装、传输、控制、管理、交互和安全性。

  为了最大程度提升资产的收益并将运营成本降至最低程度,很多服务提供商都在探讨如何将多种服务产品和流量类型的提供整合至单个 IP 优化型网络。PWE3 是一种可行的解决方案,因为它通过 IP 网络模拟以太网帧格式。

1  2  3  4
