电信级以太网基本知识
E-Line 变量
以太网专线
此服务包含使用专用带宽的 P2P 连接,该连接实际上是级联的 SONET/SDH 通道或是数据包交换网络中的保留数据包带宽。在以太网层上,不同用户的以太网帧严格保持独立,从而使得每个用户在任何时候都有可用的约定带宽(也称为承诺信息速率 (CIR))。在这点上,以太网专线非常类似于传统的基于 TDM 的专线,但以太网专线具有给用户和网络操作人员的边缘设备提供本地以太网接口这一优势。类似于典型的 TDM 专线,通过部署以太网专线可以支持许多不同的运营商服务,如以太网 Internet、网络服务接入或 LAN 到 LAN 互连,在 LAN 到 LAN 时允许用户拥有一个或两个连接端的互连。以太网专线是部署方法最简单的 E-Line 服务。服务提供商通常通过多业务服务平台 (MSPP) 提供这些服务,MSPP 在用户的网络和运营商的 SONET/SDH 传输网络之间起着分界线的作用。
以太网虚拟专线
对于以太网虚拟专线,规则稍有不同。在此服务中,用户仍可获得点对点连接,但连接是通过共享带宽而不是专用带宽。此共享带宽可以是传输网络中的 TDM 通道或是数据包交换网络中交换机和路由器的交换结构带宽。这种服务可以以尽力而为的方式提供,也可以使用指定 CIR 和其它关键网络参数(如延迟)的 SLA 来提供。该服务非常类似于帧中继以及其使用永久虚拟电路 (PVC) 创建网络的模型。MEF 将以太网虚拟专线服务定义为两个用户之间的 P2P 以太网虚拟连接 (EVC)。可将多个 EVC 合并以形成集中星型架构,在此架构中,多个远程办公室均要求接入到总公司,或者多个用户均要求从操作员的接入点 (POP) 接入到管理服务。
以太网 LAN (e-LAN)
E-LAN 服务可以实现多点对多点(任何点对任何点)的连接,设计用于多点以太网 VPN 和本地以太网透明 LAN 服务。

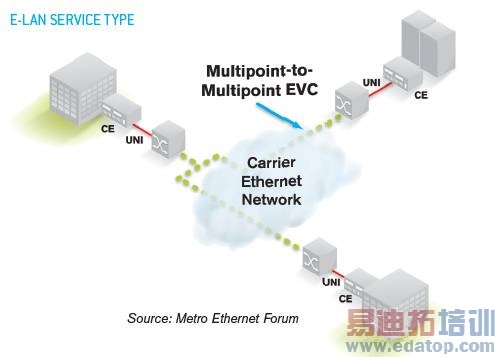

图3 E-LAN 服务 多点对多点EVC
E-LAN 变量
以太网专用 LAN
以太网专用 LAN (EPLAN) 服务通过专用带宽提供多点连接,即它可连接两个或多个用户。从一个用户站点发送的用户数据可在一个或多个其他用户站点接收到。每个站点连接到多点对多点的以太网虚拟电路 EVC,并且使用专用资源来防止不同用户的以太网帧多路复用在一起。添加的新站点连接到相同的多点 EVC,从而简化供应和服务激活。从用户的观点来看,EPLAN 使得多个 LAN 站点似乎成为了单个非常大的 LAN。
以太网虚拟专用 LAN
在过去的两年里,以太网虚拟专用 LAN (EVPLAN) 经历了数次更名,从虚拟专用 LAN 服务 (VPLS) 到透明 LAN 服务 (TLS),再到虚拟专用交换网络 (VPSN)。无论如何称呼它,EVPLAN 都是在以太网边缘设备之间提供第 2 层多点连接的网络服务。通过使用 VLAN 标签的封装技术或其他封装技术(如 MPLS)完成用户区分。EVPLAN 对服务提供商而言是有成本效益的服务,因为它能充分利用网络中的共享传输带宽。但是,由于它是多点服务,因而管理比较复杂。操作员必须实现保护、带宽简档、拥塞管理、缓冲等操作;相比于 P2P 服务,所有这些方面在 EVPLAN 中的实现更为复杂。
电信级以太网应用
电信级以太网服务主要用于以下两种情况:
商业服务
在企业中部署电信级以太网服务的需求将随着越来越高的带宽要求而持续增长;这是由企业的需求所驱动,不仅仅是数据服务需求,还包括通过网络的语音和视频服务需求。
站点到站点的访问、数据中心、服务器整合、灾难恢复、面向服务的架构、Internet 接入、软件即服务 (SaaS) 以及融合网络仅仅是需要高带宽和低延迟的其中一小部分应用。
商业服务使用以太网最主要的优势是降低成本。标准化服务的全球可用性降低了实施成本。IT 部门对以太网的熟悉也使得电信级以太网服务的实施更加轻松,成本也更加低廉。本质上,电信级以太网将以太网成本模型的优势引入到城域网和广域网中。新的应用要求高带宽和低延迟,因为其高昂的成本,这在以前是不可能实现或者禁止实施的,而现在可以轻松实现。
电信级以太网的另一个主要优势是性能。部分原因是由于其本质,以太网需要更少的处理便可运营和管理。它们同时还能以高于其他技术的带宽运行。由于其延迟和延迟变化均很低,因此这也是最适合语音、视频和数据的解决方案。电信级以太网服务还能够提供较高的灵活性,对于本质上具有不可预测的不同带宽需求的应用(例如站点到站点的访问)而言,这是理想之选。

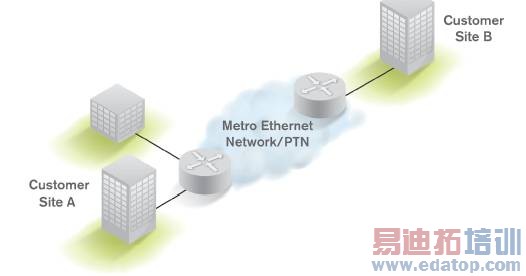

图4 电信级以太网商业服务
