英维克——模块化数据中心制冷解决方案引领者

2012年11月29日，由全国数据中心工作组举办的“模块化数据中心技术研讨会”，在广州嘉逸国际酒店隆重举行。深圳市英维克科技有限公司总经理齐勇在会上做了题为《模块化及集装箱数据中心制冷解决方案》的精彩演讲，向与会者全面展示了英维克公司的新一代模块化及集装箱数据中心制冷解决方案，并重点介绍了多种方案在数据中心的应用及实际案例，深刻表明了英维克公司从理论研究到实践应用，正在逐渐引领模块化及集装箱数据中心制冷解决方案的发展和创新。并且在会后，与会专家和代表参观了英维克公司现场展示的CyberMate高效机房精密空调及XRow列间空调系统，深入了解了公司产品的应用案例及实际运行情况，并对英维克旗下各款高端产品的出色性能给予了高度评价。

英维克模块化及集装箱数据中心制冷解决方案充分体现了模块化和集装箱数据中心标准化、产品化、工业化、预置化、快速部署等特点，能够有效降低数据中心的建设成本和维护成本。针对模块化和集装箱数据中心的不同制冷需求，该解决方案能够根据具体情况按需配置，提供多维度的高效制冷解决方案。

从产品维度看，包括：1、户外微模块机柜解决方案；2、户内微模块机柜解决方案；3、集装箱及中小型模块化数据中心解决方案；4、大型模块化数据中心解决方案。

从方案维度看，包括：

1、常规制冷(+自然冷却)制冷解决方案。适合常规热负荷分布的数据中心，应用高能效CyberMate机房精密空调，对于追求全年PUE的数据中心，应用结合节能iFreecooling自然冷却的高能效CyberMate机房精密空调。

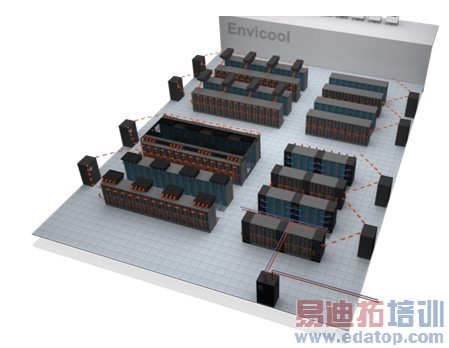

图1：英维克常规制冷(+自然冷却)制冷数据中心制冷解决方案

2、高热密度制冷解决方案。适合热负荷较高的数据中心，应用多种送风方式的高能效XRow靠近热源式列间空调。

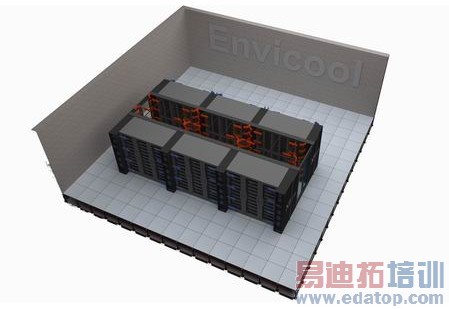

图2：英维克高热密度制冷解决方案

3、高热密度制冷+自然冷却制冷解决方案。适合热负荷较高，对PUE有较高要求的数据中心，应用自然冷却+靠近热源式冷却等高效方案，并提供多种定制化方案。

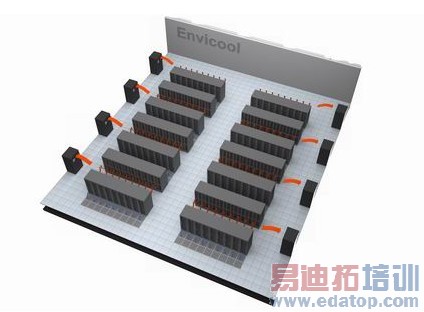

图3：英维克高热密度制冷+自然冷却制冷解决方案

凭借业界领先的研发技术和超强的生产实力，英维克公司打造了全方位的产品架构，其完善的数据中心制冷产品系列，均具备高效、可靠、灵活的突出特点，并充分结合自然冷源，深受客户的广泛好评。

CyberMate机房精密空调

英维克CyberMate机房精密空调整机性能体现了高可靠性、高灵活性、高节能率，获得中国质量认证中心（CQC）节能认证。其强大的EVO控制系统，通过Teamwork方式统一控制管理，实现机房环境的节能控制。高效EC风机系统，及EC风机下沉式设计可以进一步节能20%以上。CyberMate机房精密空调具有多种冷却方式，包括风冷、水冷、乙二醇冷却、双冷源、单盘管冷冻水、双盘管冷冻水等，CyberMate具备多个冷量范围，直接膨胀式机组从6kW到100kW，冷冻水机组（单、双盘管）从35kW到220kW。。

CyberMate具备结合自然冷源的iFreecooling配置。其特点是充分利用自然冷源，根据室外温度条件以及室内热负荷情况自动判断与启动，低温季节，停止CyberMate空调系统的压缩机运行，通过iFreecooling系统制冷剂的相态变化，实现高效自然冷却。

CyberMate具备结合新风湿帘的直接自然冷却配置。其特点是充分利用低温新风冷源，根据室外温度条件以及室内热负荷情况自动判断与启动，低温季节，停止CyberMate空调系统的压缩机运行，通过引入室外冷风与室内热风的智能混风控制、高效湿膜加湿器保证低温季节机房环境温度需求，实现高效自然冷却。

图4：英维克CyberMate高效机房精密空调

CyberMate机房精密空调的制冷解决方案应用具有多样性和灵活性，如图5所示，针对解决3-4kW中热密度的机柜的制冷需求，无需架空地板，形成封闭冷热通道，减少工程成本。

图5：英维克CyberMate高效机房精密空调——单排机柜下送风风道封闭应用

XRow靠近热源式列间空调

英维克XRow靠近热源式列间空调，与封闭冷热通道配合设计适用于数据中心的高热密度应用、集装箱数据中心、模块化数据中心等场合。英维克XRow列间空调已经成为数据中心的空调系统的设计趋势，并已经在全球数据中心广泛应用。

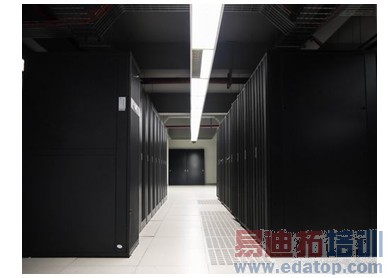

图6：英维克XRow列间空调在模块化数据中心配合封闭冷通道应用

英维克XRow列间空调在有效冷却的前提下提高数据中心热密度，并实现了数据中心的节能。XRow列间空调高效特点：一是实现了100%高显热比，有效降低机房整体加湿与除湿能耗，二是高回风温度的设计，在提高冷量输出的前提下，极大提高了空调系统的能效比。

图7：英维克XRow列间空调

英维克XRow列间空调具有多种应用形式，从针对单个机柜，到针对数据中心的高热密度区域，乃至集装箱数据中心、模块化数据中心，该系列产品均可以提供完善的解决方案；冷却方式包括风冷、冷冻水、制冷剂转换等；具备多个冷量范围，风冷（直接膨胀式）机组从23kW到40kW，冷冻水机组从24kW到66kW。包括300mm宽度以及600mm宽度等适合与机柜并排布置的尺寸。

XRow通过动态制冷，适应快速变化的机房负荷；标准配置高效EC风机，冗余设计，风量根据房间负荷自动调整；通过紧靠机架放置，更加靠近热源，配合机架背部出热风、前进冷风的气流分布，多达7种送风方式，满足不同应用场合需求；贴近热源设计，制冷效率更高，更加节能；采用EVO智能控制系统按温湿度需要控制风量和冷量输出，配合EC风机和直流变频EC压缩机达到最佳的效果和最低的能耗；可配置多个外置温度传感器，可直接放置在发热设备上，根据设备实际发热情况实时调整制冷量输出；专家级故障自诊断，启动诊断模式后，自动检测全部部件故障；英维克EVO智能控制系统以强大的联控与通讯功能，实现多套机组群组运行，包括自动投运备份机组、轮巡、避免竞争运行、故障切换、温湿度传感器共享等。

图8：英维克XRow列间空调在数据中心的应用

另外，XRow具备结合自然冷源的iFreecooling配置。其特点是充分利用自然冷源，根据室外温度条件以及室内热负荷情况自动判断与启动，低温季节，停止XRow空调系统的压缩机运行，通过iFreecooling系统制冷剂的相态变化，实现高效自然冷却。

基于出色的制冷性能和优秀的应用品质，英维克公司旗下产品和解决方案已经在数据中心领域得到了广泛应用，为多个常规数据中心、模块化数据中心、集装箱数据中心的制冷需求提供了多种高效制冷方案，并在实际运行中表现出了超强的制冷能力，帮助客户实现了PUE指标，在业界赢得了良好口碑。

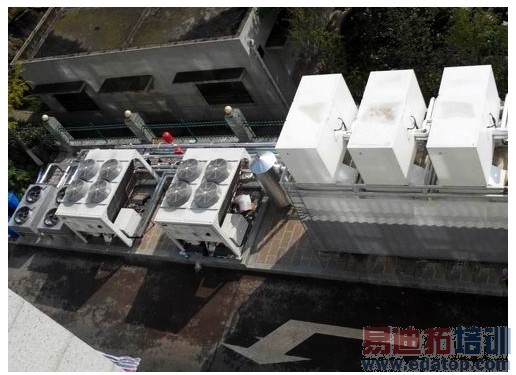

图9英维克集装箱数据中心高热密度+高效自然冷却制冷解决方案

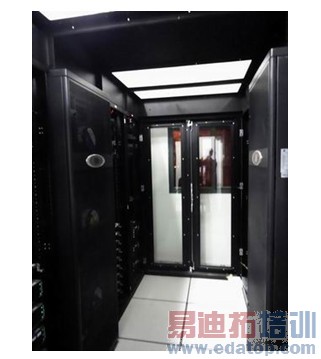

图10英维克集装箱数据中心高热密度+高效自然冷却制冷解决方案

关于英维克

深圳市英维克科技有限公司是专注于机房与设备环境控制技术的国家级高新技术企业，掌握着世界领先的制冷系统核心技术、控制技术、结构设计技术，拥有多项专利。经过多年积累，形成了数据中心、数据接入站点两大机房温控及节能业务体系，方案及产品已广泛应用于中国及海外市场，已经有超过30000套数据中心及数据接入点的制冷及温控产品应用于世界各地。作为中国通信行业标准化协会全权会员单位，英维克参与了多个行业标准的起草和修订。作为中国数据中心工作组《数据中心空调系统应用技术白皮书》的主要起草人单位，英维克公司对数据中心制冷及节能方案，体现出深刻的理解，在数据中心空调技术的发展应用领域，展现出了强大的实力。

英维克产品架构：

机房专用空调（机房精密空调）：CyberMate系列高效机房专用空调、XRow系列列间空调、HDC系列集装箱与模块化数据中心冷却系统等。

机房节能产品系列：数据中心iFreecooling系列自适应多联节能系统，ERG系列基站热管节能器及数据中心热管节能器，FU系列数据中心新风（加湿/水帘）节能器、SC系列节能一体化空调、ES系列智能换热节能器、FX系列基站新风节能器等。

通信户外柜温控产品系列：DC系列直流空调、EC系列交流空调、HC系列空热一体机、EX系列热交换、EM系列监控单元等。
