多模光纤准直器ZEMAX设计建模

　　从图5可以看到，准直器的准直度随着轴、径向偏离距离的增大而显著恶化或趋向恶化。这样，不同距离处的光斑将发生不同程度的变形。图6为光斑变形后的点列图，可见系统像差比较严重。图7中可以看到角度倾斜不会对准直度产生影响，但从图8以看到，角度倾斜时光斑发生了倾斜变形。

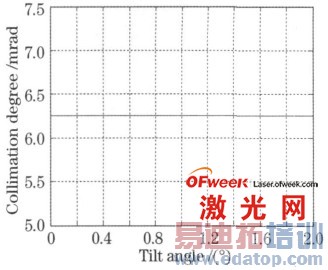

　　图7不同角度倾斜时准直器的准直度

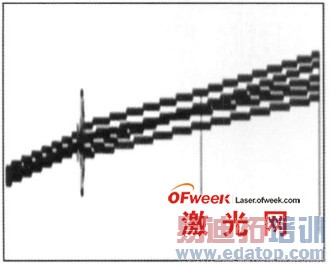

　　图8光斑3D图形

　　从以上分析可知，对准误差不仅对准直器的耦合效率比较敏感，而且对光束质量的影响也比较大。因此，在光纤准直器的设计与制造过程中，一定要严格把握控制其对准精度，可以通过ZEMAX辅助设计作为参考。

　　4结论

　　提出了基于ZEMAX设计多模光纤准直器的思想，对正在制作中的光纤准直器做了仿真分析，并把仿真结果与实验结果做了对比，发现仿真结果与实验结果非常接近，说明在混合非序列下仿真设计多模光纤准直器的可行性。利用光学仿真软件ZEMAX不仅可以对光纤准直器的工作距离进行优化，而且还可以直接读出光纤准直器的准直度及耦合效率。同时，结合非序列建模，还可以观察不同距离的光斑大小及能量分布。该方法对实际中多模光纤准直器的选择和制作都有重要的意义。
