多模光纤准直器ZEMAX设计建模

录入:edatop.com     点击:

  由于单件非球面透镜的加工成本非常昂贵,直接采用了Thorlabs公司的C230TME2B型非球面准直透镜(数值孔径为0.55,焦距为4.51)进行建模仿真。在序列模式下,输入透镜参数,中心波长选择980nm,优化函数选择RMS+Wavefront,对透镜工作距离进行优化,优化后的参数如表1所示。由图2可以得出准直度为0.158mrad。

\

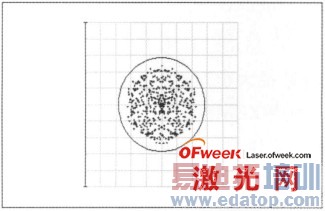

  图2准直透镜的点列图

  在准直系统确定之后,在表1中"STO"面前插入非序列组件(NSC),并在出口端口位置(ExitLocZ)处设置端口位置大于光纤长度(否则ZEMAX程序将会出现错误信息)。在非序列组件编辑器(NSCE)中对芯径为100μm,数值孔径为0.37的多模石英光纤进行仿真建模,结构参数如表2所示。

  表1非球面准直透镜的结构参数

\

表2多模光纤结构参数

\

    为了优化方便,在光纤与准直透镜之间加入一个标准面。在点列图的监控下,改变该标准面的厚度对光纤准直器的工作距离进行人工优化。达到最佳准直时,准直度为6.256mrad,点列图如图3所示。由于多模光纤的芯径较粗(d>50μm),因此可以用几何光学计算模型来做近似分析。虽然这种分析没有波动理论那么严密,但却能够非常准确地提供描述连接损耗及各种影响因素的有用信息。在ZEMAX软件中,几何像分析(GIA)工具可以计算光学系统和多模光纤的耦合效率。计算出考虑菲涅尔衍射时的系统耦合效率,如图4所示,光纤准直器系统的耦合效率为83.818%。

\

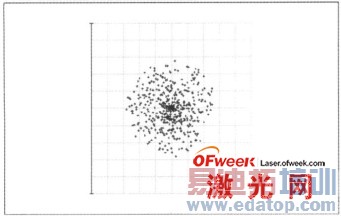

  图3多模光纤准直器的点列图

\

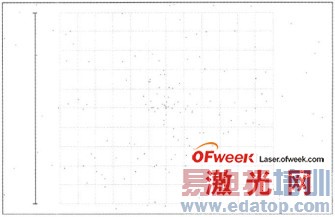

  图4多模光纤准直器的耦合效率
