电流模块交错并联的光纤激光器电源研制

录入:edatop.com     点击:

        3.2 实验结果

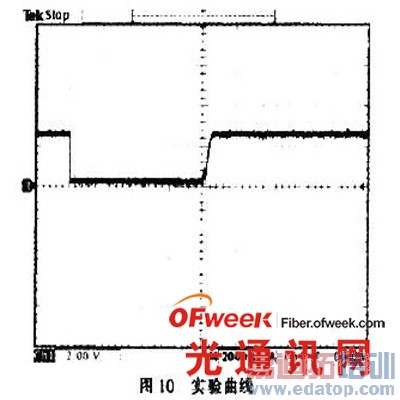

        实验结果如图10所示,实验数据:输入电压5 V,输出电压2.47 V,测量电阻大约0.2 Ω,输出电流12.6 A。此时输出电压纹波仅有2%。

试验曲线

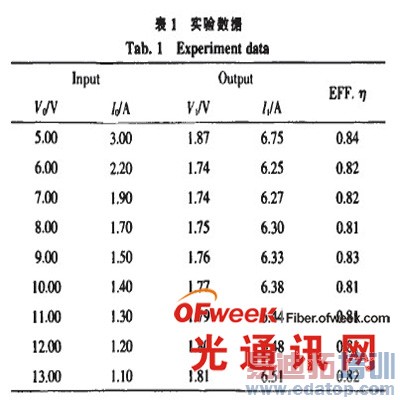

        效率测试:实验用56 A的特种二极管作为负载,不同输入电压内的输出电流及效率参见表1。

实验数据

        实验得到大电流二极管负载条件下最大输出电流达到40 A。输出电流值的调节控制,过电压和过电流保护,强制关机功能等功能也得到验证。

        4 总结

        本文提出一种适用于LD泵浦光纤激光器的4路交错并联SR-BUCK的设计方案,波形仿真和实验曲线结果表明,波形交错技术也适用于电流模式SR-BUCK模块的并联;输出电流值的调节控制表明,输出母线电流电流反馈环可实现并联电源系统的电流模式控制。制成的小体积激光器电源仅有90 mmx36 mm,完全适用于便携式或手持式的光纤激光器。对于高功率密度激光电源,其PCB大电流路径和电源热分布还需要进一步的理论分析和优化。
