使用APC连接器实现OTDR/iOLM长期性能最大化
By: Mario Simard
优化 OTDR 和 iOLM 软件应用程序的性能,应从光路的低反射强度开始考虑。因为较高的反射强度可能会拉长盲区。在测试 FTTx 网络时,反射强度对性能的影响更为显著,因为分光器会造成较大损耗。与 UPC 连接器相反,APC 连接器通常维持较低的反射强度,即使在脏污或磨损的情况下依然如此,从而确保最优的测试性能。
OTDR 设计用于处理网络上的高反射强度问题;但是,如果 OTDR 连接器上始终存在高反射强度,那么所有测试的性能都会受到影响,即使仅在 APC 的链路上也不例外。
反射强度对衰减盲区的影响
衰减盲区是一种规格指标,表示在反射点之后,OTDR 信号的光纤背向散射强度返回至低于 0.5 dB 的差值所需的距离。接收器电子器件和光电探测器都会导致在反射后出现恢复区。
在各厂商的 OTDR 规格指标中,衰减盲区的性能通常会被优越的反射条件而掩盖(–45 dB、–55 dB 甚至 –65 dB,具体取决于 OTDR 制造商)。众所周知,反射强度水平会直接影响 OTDR 盲区,随着反射强度的升高,盲区会变得更长。这是因为连接器反射强度可能比 OTDR 测得的背向散射信号强度高出很多数量级。
好的 UPC 连接器反射强度为 –55 dB,产生的信号峰值可能比 5 ns 脉冲的光纤背向散射(在 1550 nm 下约为 –75 dB)高 100 倍。不好的 UPC 连接器(反射强度通常为 –45 至 –25 dB)产生的信号峰值可能比光纤背向散射高 1000 至 100 000 倍。由于反射强度对背向散射的比值范围如此之大,因此显而易见的是,衰减盲区高度依赖于连接器反射强度。

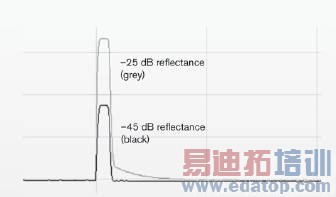

图 1. 反射强度为 –45 dB 和 –25 dB 的典型 OTDR 曲线:反射强度为 –25 dB 时衰减盲区出现显著增长。
