抗弯光纤的可靠性分析

　　3. 康宁ZBL抗弯光纤的可靠性分析

　　在FTTH安装中，4个90度转弯认为是盘绕一圈。表2是不同半径下康宁ZBL抗弯光纤工作20年的可靠性分析。

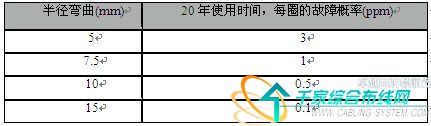

　　表2  不同半径下康宁ZBL抗弯光纤工作20年的可靠性

　　表2显示即使在5mm的弯曲半径，光纤的故障率仍然低于10ppm。对于完成安装的FTTH项目，可以从这张表格来估算系统的可靠性：

　　例如整个链路有20个90度转弯，转弯半径为5mm，则相当于5圈的盘绕，每圈的故障率为3 ppm，则转弯的故障率为15(5x3)ppm。在光分纤箱和终端插座盒内有30个360度盘绕，盘绕半径为15mm，每圈的故障率为0.1 ppm，则盘绕的故障率为3 (30x0.1) ppm。

　　在整个链路的光纤转弯总故障率为18 ppm，在100，000个家庭的FTTH网络中，在20年的使用寿命中，由于光纤小弯曲导致的故障不到2次。和其他的原因引起的故障比，可以忽略不计。

　　4. 结论

　　通过对康宁ZBL抗弯光纤的可靠性分析，说明抗弯曲光纤在FTTH的应用，既满足对弯曲附加损耗的要求，也满足机械性能可靠性的要求。
