抗弯光纤的可靠性分析

　　在FTTH建设中，由于入户光缆被安装在拥挤的管道中，或者经过多次弯曲后被固定在接线盒和插座等狭小空间的线路终端设备中，为了满足弯曲附加损耗的要求，入户光缆主要采用满足G.657的抗弯曲单模光纤。

　　除了对弯曲附加损耗的要求之外，G.657光纤在小弯曲半径下的机械性能也是其在实际使用过程中必须关注的一个问题。一般情况下，光纤的弯曲半径越小，其所受的张应力和压应力也就越大，长期处于小弯曲半径状态下的光纤，如果其机械性能无法得到保证，那么光纤将会在使用过程中出现断裂的情况，这将会给系统带来严重的后果。

　　1. 网络和网络故障

　　对于网络可靠性的分析，我们假设一个简单的网络，如图1所示，这个网络由1000 芯的配线光缆采用树形结构组成。

　　按照运营商的安装和客户接续模式，各个光纤或各个光纤组存放在主配线光缆或分配线光缆的存放盒内。为了简化并考虑一种最坏情况，假定全部1000 条光纤在每个独立的光纤链路内，并经过5个有光纤存放盒的光配线箱。

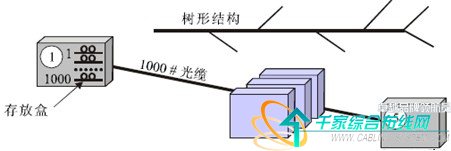

　　图1 简化的FTTH网络结构

　　在这个特定网络结构中，每个单个光纤存放盒20 年的故障率0.001%会引起20 年内整个网络内有一次单个自发中断的概率为5%。这个概率与在20 年运行寿命期内网可能出现的其他故障的概率相当。它的根据是由于链路重新配置或者由于光缆或分线盒损坏等其他原因引发的故障。对于大部分接入网的情况，可以假定由于自发的光纤断裂引起的确定故障概率大大低于其他原因引起的故障概率。每个运营商要根据更精确的计划外故障率统计数据确定可接受的故障率。
