可调谐激光器在光纤通信中的应用

　　2.3电流控制技术

　　与DFB不同，在可调谐DBR激光器中，波长是通过将激励电流导向谐振腔的不同部位来改变的。这类激光器至少有四个部分：通常有两个布拉格光栅、一个增益模块和一个对波长作细调的位相模块。对于这种类型的激光器，每一端都会有很多布拉格光栅。换句话说，一段特定节距的光栅后，有一段间隔，然后有一段不同节距的光栅，再又是一段间隔，以此类推。这会产生一种梳状的反射光谱。在激光器两端的布拉格光栅组产生不同的梳状的反射谱，当光在它们之间来回反射时，两个不同的反射谱的叠加，结果是得到了一个较宽的波长范围。这种技术所使用的激励电路相当复杂，但其调节速度非常快。所以基于电流控制技术的一般原理是通过改变可调谐激光器内不同位置的光纤光栅和相位控制部分的电流，从而使光纤光栅的相对折射率会发生变化，产生不同的光谱，通过不同区域光纤光栅产生的不同光谱的叠加进行特定波长的选择，从而产生需要的特定波长的激光。

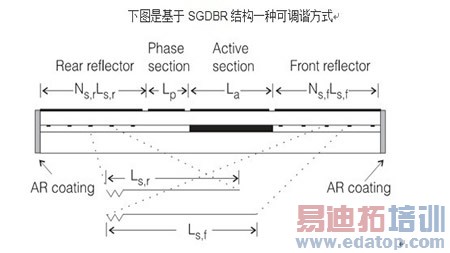

　　一种基于电流控制技术的可调谐激光器采用SGDBR（SampledGratingDistributedBraggReflector）结构。

　　处在激光器谐振腔前后两端的两个反射器分别具有自己的反射峰系列，通过注入电流调节这两个反射峰系列，即可使激光器输出不同的波长。

　　处在激光器谐振腔一边的两个反射器具有多个反射峰，MGYL激光器工作时，注入电流对它们进行调谐。两路反射光经1*2合路器/分路器叠加在一起。优化前端的反射率，使激光器在整个调谐范围内获得高功率输出。
