多种电力光缆介绍

　　OPLC在产品开发之初主要讨论的问题是电力导线在长期工作过程中产生的热量对光纤的影响。亨通集团在产品开发之初，同上海电缆研究所合作对OPLC进行耐压认证性测试，也就是认证电力导体温度在75～80℃时（超出GB 50217－2007《电力工程电缆设计规范》中规定聚氯乙烯绝缘电力电缆导体最高持续工作温度70℃），监控绝缘芯线间温度（也就是光单元外表温度），具体如图10所示，经过18天不间断测试，在导体温度不超过80℃时，绝缘芯线间温度小于70℃，考虑光单元外护套对光纤的隔热保护作用，光纤正常工作温度不超过70℃，完全满足光纤长期使用条件，并且整个试验过程中，光纤衰减变化符合相关标准要求。

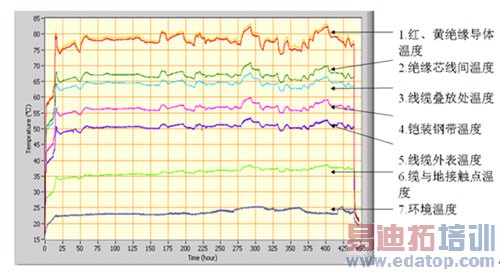

图10 OPLC耐热试验

　　OPLC存在的问题：电力电缆运行时，短路时（持续5 秒）导体最高温度聚氯乙烯绝缘160℃，交联聚乙烯绝缘250℃；此时的瞬时温升对光单元中的光纤衰减影响程度，还需要进一步的研究，在缺乏实验数据时，建议通过短路保护器进行线缆保护。但从目前的运行经验看，在正常运行的工作状态下，OPLC的使用未发现任何问题。我公司已在上海浦东峨山路越富豪庭智能小区、浙江省海盐的智能试点小区、无锡市金科观天下智能小区和上海浦东的张江名邸等智能用电小区试点项目中运用了300多公里的OPLC电缆，运行情况良好。

　　5 结束语

　　随着农村和城市现代化建设的发展，FTTx建设、3G网络建设、建筑的智能化，特别是公用建筑的智能系统变得越来越普遍。对传统光缆和电力系统提出了新的要求，越来越多的电力光缆将会被期待甚至开发应用，如我公司目前正着手开发的适用于额定电压3.6/6～26/35kV的光纤复合中压电缆和适用于额定电压10kV及以下架空线路的光纤复合架空绝缘电缆等，但是目前还缺乏统一的规范进行定义，本文也就不具体叙述。相信这些产品的开发，对丰富我国中压系统建设、电力资源的合理化应用和多网融合具有积极的意义。
