5 光纤复合低压电缆—OPLC
光纤复合低压电缆OPLC(Optical Fiber Composite Low-Voltage Cable)——是将经过保护后的光纤单元置于电力线缆中,可用于额定电压0.6/1kV及其以下电力系统中,同时解决光纤信息通信的问题。OPLC倡导的电力光纤到户(Power and Fiber to the home,简称PFTTH),即配合无源光网络(PON)技术,实现电信网、电力传输网、电视网和互联网等"多网融合"的概念完全符合我国现阶段电信运营商提出的"三网融合"建设的浪潮,因此可以通过OPLC构建电信公共服务平台,加速和节约我国光纤到户建设。
OPLC在设计时,主要考虑是光单元结构的选用,层绞式光缆可以包含较多芯数光纤,比较适宜配网时光缆的分歧和交接应用;蝶形光缆因施工接续时可采用快速连接器进行冷接,施工快速方便,比较适合入户应用。根据组网特性和实际使用芯数状况,我们选取中心管式光缆、层绞式光缆和蝶形光缆三种结构作为OPLC的光单元,且光单元由非金属全介质材料组成,如图8所示。

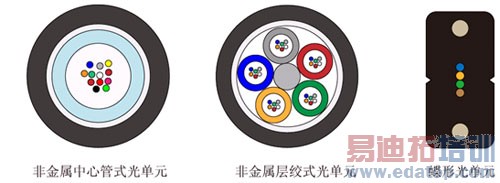

图8 OPLC典型光单元结构示意图
层绞式光单元和中心束管式光单元根据不同的敷设形式,又分为干式和油膏填充式。干式光单元可以满足大芯数垂直敷设的需要,特别是在高层楼垂直布线中应用较多,可以解决垂直敷设时油膏滴流问题,为OPLC在不同场合的应用提供了方便。考虑紧套光纤结构对温度敏感性较大,一般不建议在OPLC中应用。OPLC结构如图9所示,分为入户用和配网用两大类。

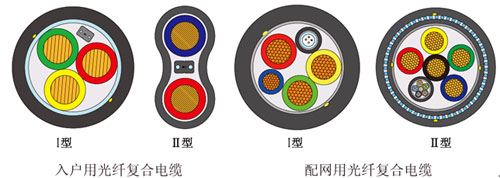

图9 OPLC结构图
