多种电力光缆介绍

　　MASS光缆在力学设计时与ADSS光缆类似，同样需要进行档距—拉力—弧垂验算。但是在安装敷设时，应选择合适的悬挂点，一方面与电力线保持一定的安全距离；另一方面，因为MASS光缆是金属结构，通过良好的接地处理和选择弱电场安装点，可以方便的解决电腐蚀问题。因为MASS光缆是全金属结构，在一些鼠害猖狂地区，它还可以作为有效的防鼠光缆架空应用。

　　3 光纤复合架空地线OPGW和光纤复合架空相线OPPC

　　（1）光纤复合架空地线OPGW（Optical fibre composite overhead ground wires）——它具有传统地线防雷的功能，对输电导线抗雷电提供屏蔽保护的作用，同时通过复合在地线中的光纤来传输信息。常见的OPGW结构主要有三大类，分别为铝管型、铝骨架型和不锈钢管型，如图4。

图4 OPGW结构图

　　OPGW的关键技术之一是短路电流引起的温升和OPGW的最高使用温度，图4中前两种结构的OPGW在短路电流冲击时，铝管和铝骨架会产生相对较高的温度且向内部扩散，进而影响光纤传输甚至断纤现象，而不锈钢管型明显改善很多。若结构中含有铝，在超过200℃以后，首先是铝产生不可逆塑性形变，在结构受到破坏的同时，OPGW增大的弧垂不但不能保持与导线的安全间距还将可能与导线相碰，若是全钢结构则可短时工作在300℃。

　　OPGW在新建线路中应用具有较高的性价比，在设计时，OPGW的短路电流越大时，就需要用更多的铝截面积，则抗拉强度相应降低；而在抗拉强度一定的情况下，要提高短路电流容量，只有增大金属截面积，从而导致缆径和缆重增加，这样就对线路杆塔强度提出了安全问题。但是OPGW设计时其电气性能（如直流电阻）和机械性能（如档距—张力—弧垂特性）应与另一根地线接近。

　　（2）光纤复合架空相线OPPC（Optical Fiber Composition Phase Conductor）——是将光纤单元复合在相线中，具有相线和通信的双重功能，弥补了新建电网线路中无架空地线却要通信的场合，主要有中心管式和层绞式两种，如图5。

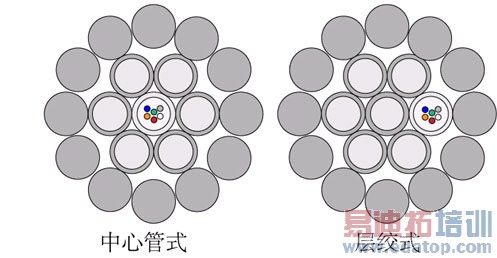

图5  OPPC结构图
