多种电力光缆介绍

　　这两类缆安装时需要特殊的器具，安装完后，光缆直接与电力线接触，所以都需要承受线路短路时相线或地线上产生的高温，都有外护套材料老化问题，因此虽然研究和应用早于ADSS光缆，但是在国内没有大范围的应用。在线路设计时，还需覆冰和风载校验电力线和杆塔强度。

　　2 全介质自承式光缆ADSS和金属自承式光缆­MASS

　　（1）全介质自承式光缆ADSS（All dielectric self-supporting optical fiber cable）——是一种利用现有的高压输电杆塔，与电力线同杆架设的特种光缆，具有工程造价低、施工方便、安全性高和易维护等优点。

　　ADSS光缆是自承式架空敷设，应具有较大的抗拉强度，以保证正常运行时能承载外界环境影响。ADSS光缆主要承载元件为芳纶纱线，根据结构可分为中心管式和层绞式两种，其中层绞式结构分为单护层和双护套结构，具体如下图3。

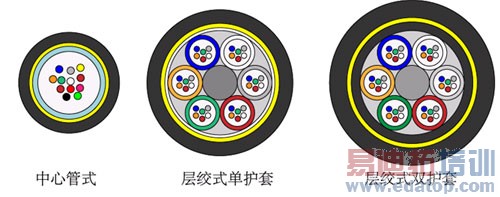

图3  ADSS光缆结构图

　　ADSS光缆在力学设计时，除具有一定的抗拉强度外，还需考虑一定档距下安装ADSS光缆对地面的安全距离和满负载环境下对地安全距离，以防影响路面正常运作。另一方面，由于高压电力线周围存在着一定的高压电场环境，容易腐蚀损害ADSS光缆，因此ADSS光缆在敷设时不仅要选择适宜的悬挂点，同时外护套也需具有一定的耐电腐蚀能力。根据DL/T 788-2001《全介质自承式光缆》标准要求，外护套可以分为A级（电位小于12kV）和B级（电位大于12kV），其中B级护套（通常称为耐电痕护套料）根据实际应用，一般建议悬挂点运行电位不超过25kV。

　　（2）金属自承式光缆­MASS（Metal Aerial Self-Supporting optical fiber cable）——不锈钢管光纤单元结构，考虑MASS光缆同ADSS光缆一样与现有杆塔进行同杆架设，为减少对杆塔的额外负载，要求MASS光缆结构小、重量轻。因此MASS光缆结构采用中心管式，即不锈钢光纤单元外面绞合一层镀锌钢丝或铝包钢丝，通常从成本考虑，以镀锌钢丝为主，如图3所示。

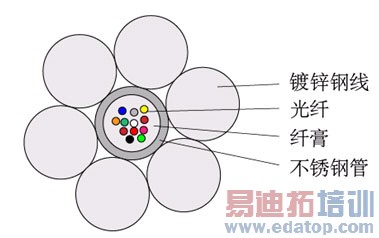

图3. MASS结构图
