多种电力光缆介绍

录入：edatop.com 点击：

　　作者：顾利国周春东孙国华沈洪芬钱子明

　　江苏亨通光电股份有限公司江苏亨通电力电缆有限公司

　　0 前言：

　　近年来，智能电网、FTTx和3G网络建设是支撑线缆行业蓬勃发展的主动力。智能电网要求电力系统中辅以信息技术为支撑，实现电网的信息化、自动化和互动化的特征；FTTx和3G网络建设要求信息通信的同时解决网络终端设备的用电问题，因此应用于电力系统中兼顾电力传输和信息通信的各类复合缆和特种光缆（本文统称为电力光缆）应运而生。

　　电力光缆按敷式方式和应用场合可分为三种，即电力线附加型、杆塔添加型和电力线复合型。电力线附加型主要有地线缠绕光缆（GWWOP）和捆绑式光缆（ADL）；杆塔添加型主要有全介质自承式光缆（ADSS）和金属自承光缆（MASS）；电力线复合型通常是指在传统的电力线中复合光纤单元，实现传统通电或防雷功能的同时进行光纤通信，主要有光纤复合架空地线（OPGW）、光纤复合架空相线（OPPC）、光电混合缆（GD）、光纤复合低压电缆（OPLC）等。

　　1 地线缠绕式光缆GWWOP和捆绑式光缆ADL

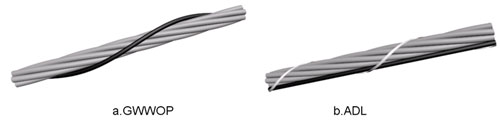

　　（1）地线缠绕式光缆GWWOP（Ground Wire Wind Optical Cable）——是一种直接缠绕在架空地线上的光缆，它沿着输电线路以地线为中心轴螺旋缠绕在地线上，形成一种依附于输电线支承的光传输媒介。

　　（2）捆绑式光缆ADL（All Dielectric Lashed Cable）——是一种通过一条或两条抗风化的胶带、被覆芳纶线或金属线捆绑在地线或相线上。与GWWOP光缆相比，减少了光缆由于弯曲缠绕而引起衰减偏大或应力增加。
