光隔离器原理与指标测试方法

录入:edatop.com     点击:

  光隔离器回波损耗测试

  光隔离器的回波损耗Returnloss是指正向入射到隔离器中的光功率与沿输入路径返回隔离器输入端口的光功率之比(以dB为单位)。隔离器的回波损耗主要由各元件和空气折射率失配并形成反射引起。这是一个相当重要的指标,因为如果隔离器的回波太强,那么它对系统返回光进行抑制的同时,自身也会给系统带来一定的反射。假设光隔离器的输入光功率为P1,其反射光功率为Pr ,则光隔离器回波损耗的定义为:

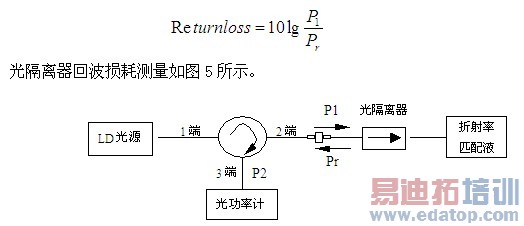

  光隔离器回波损耗测量

图5  光隔离器回波损耗测量

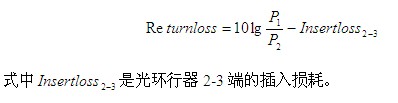

图中光环行器的作用是使反射光不返回光源,直接到达光功率计,由于PR不能直接测量,测试系统加了一个光环行器。则计算回波损耗的公式变为:


  \

  近期市场趋势

  美国地区2011年光隔离器相对市场份额消费值领先,接近43.8%;然而亚太地区,由于中国电信行业的巨大推动,预计在2011至2016年年度增长将更为快速。亚太地区的光隔离器消费值预计在2011-2016年间将会接近原来的三倍。

       从光隔离器消费量的区域趋势看,亚太地区已经占有相对市场份额领先地位,ElectroniCast预计在2011-2016年间该区域将会继续保持领先地位。

       光隔离器在商业、工业和实验室上应用广泛。它们是可靠的器件,在连接光纤放大器,光纤环形激光器,光纤连接有线电视/多媒体应用,高速/DWDM和相干光纤电信通讯系统,实验室R&D,传感器,陀螺仪系统,自动化制造过程的测试/仪器测量质量保证应用和其它方面上都有应用。
