低偏振模色散无热AWG在40G/100G中的应用
录入：edatop.com 点击：
AAWG（Athermal AWG，即无热AWG）是WDM系统中的关键光器件。
在WDM系统中,往往会将许多AAWG级联起来使用，由于制作工艺等原因，AAWG本身对PMD有贡献，如果能够降低AAWG的PMD值，则会降低系统的PMD补偿要求，从而节省整个光系统的成本。
通常系统中对AAWG的PMD值定义为ITU 通带内DGD（Differential Group Delay,差分群时延）的最大值。

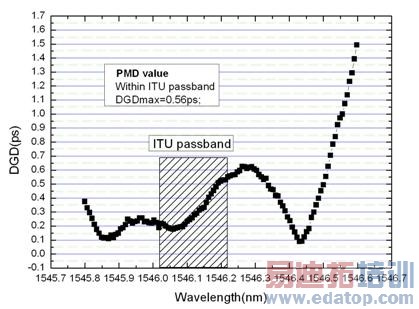

对WDM器件而言，系统商对其PMD值的要求一般小于0.5ps。常规AAWG器件的PMD值在0.5ps附近，如图（1）所示。
图（1） 常规AAWG器件DGD曲线图
Accelink推出的AAWG具有低PMD的特性，和常规AAWG相比，其PMD值有明显改善，在ITU通带内<0.3ps。图（2）是Accelink AAWG和常规AAWG的DGD曲线对比图。
图（2）Accelink AAWG和常规AAWG的DGD曲线对比图
同时，Accelink推出的AAWG具有尺寸小（120mm×70mm×11 mm）、性能稳定、可靠性高等特点。
（编辑 Valiant）
