EDFA在无线通讯中的应用

　　2.2.2 影响增益的因素

　　EDFA的增益与诸多因素有关，如掺铒光纤的长度，随着掺铒光纤长度的增加，增益经历了从增加到减少的过程，这是因为随着光纤长度的增加，光纤中的泵浦功率将下降，使得粒子反转数降低，最终在低能级上的铒离子数多于高能级上的铒离子数，粒子数恢复到正常的数值。

　　由于掺铒光纤本身的损耗，造成信号光中被吸收掉的光子多于受激辐射产生的光子，引起增益下降。由上述讨论可知，对于某个确定的入射泵浦功率，存在着一个掺铒光纤的最佳长度，使得增益最大。增益与掺铒光纤长度的关系如图4所示。

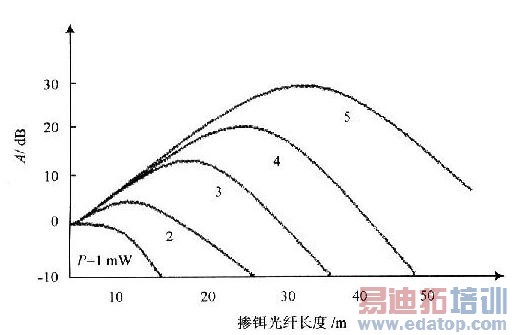

图为增益与掺铒光纤长度的关系

　　EDFA的增益还跟输入光的程度、泵浦光功率及光纤中铒离子Er3+的浓度都有关系，如小信号输入时的增益系数大于大信号输入时的增益系数。当输入光弱时，高能位电子的消耗减少并可从泵激得到充分的供应，因而，受激辐射就能维持达到相当的程度。当输入光变强时，由于高能位的电子供应不充分，受激辐射光的增加变少，于是就出现饱和。泵浦光功率越大，掺铒光纤越长，3 dB饱和输出功率也就越大。其次与当Er3+的浓度超过一定值时，增益反而会降低，因此要控制好掺铒光纤的铒离子浓度。

　　采用EDFA后，提高了注入光纤的功率，但当大到一定数值时，将产生光纤非线性效应和光泄漏效应，这影响了系统的传输距离和传输质量。另外色散问题变成了限制系统的突出问题，可以选用G653光纤(色散位移光纤DSF)或非零色散光纤(NZDF)来解决这一问题。

　　2.3 EDFA级联的改进

　　之所以采用EDFA级联的方式，一是插入两级间的光隔离器有效地抑制了第二段EDF的反向自发辐射(ASE)，使其不能进入第一段EDF，减少了泵浦功率在反向ASE上的消耗，使泵浦光子更有效地转换成信号光能量;二是分为两级后，各自的增益可以任意分配，可以根据不同的增益要求和应用环境改变相应的增益。但是，要在保证信号无失真的情况下得到最佳的光功率增益，还需要解决一些问题：

　　(1)由于增益分为两级，如何分配两级问的增益才能在现有的EDF、泵浦源功率等条件下使得光放大的实现更容易，这与EDF的放大能力，泵浦远功率大小、稳定性，泵浦光波长及其模式等均有密切相关。

　　(2)在每一级各自一定的泵浦功率下，找到掺铒光纤的最佳长度。当EDF过短时，由于对泵浦吸收的不充分而导致增益降低;而当EDF过长时，由于泵浦光在EDF内被铒离子吸收，泵浦功率逐渐下降，当功率降至泵浦阈值以下时，就不能形成粒子数反转，此时，这部分EDF不仅对信号光无放大作用，反而吸收了已放大的部分信号，造成增益的下降，同时也会引起噪声系数的增大。

　　(3)如果需要更高的光功率输出，几十瓦甚至上百瓦，可考虑更高级联的方法，因为随着增益的增大，泵浦源由于转换效率的问题，功率需求会很高，所需的单级EDF长度也会大大增长，这样的工作条件往往不易达到，且稳定性不强，采用更高级联可以将增益划分到多级，易于实现和控制，光模块的整体增益特性也有较大提高。

　　3 结语

　　本文提出了采用EDFA级联的方法，实现了光信号30dB的增益，满足无线光通信光功率传播的要求，使得光信号能在大气信道进行远距离，高稳定性传输。同时在现有的基础上，提出了需改进的问题，为今后研究的进一步开展指出了方向。
