EDFA在无线通讯中的应用

　　无线光通信是以激光作为信息载体，是一种不需要任何有线信道作为传输媒介的通信方式。与微波通信相比，无线光通信所使用的激光频率高，方向性强(保密性好)，可用的频谱宽，无需申请频率使用许可;与光纤通信相比，无线光通信造价低，施工简便、迅速。它结合了光纤通信和微波通信的优势，已成为一种新兴的宽带无线接人方式，受到了人们的广泛关注。但是，恶劣的天气情况，会对无线光通信系统的传播信号产生衰耗作用。空气中的散射粒子，会使光线在空问、时间和角度上产生不同程度的偏差。大气中的粒子还可能吸收激光的能量，使信号的功率衰减，在无线光通信系统中光纤通信系统低损耗的传播路径已不复存在。大气环境多变的客观性无法改变，要获得更好更快的传输效果，对在大气信道传输的光信号就提出了更高的要求，一般地，采用大功率的光信号可以得到更好的传输效果。随着光纤放大器(EDFA)的迅速发展，稳定可靠的大功率光源将在各种应用中满足无线光通信的要求。

　　1 EDFA的原理及结构

　　掺铒光纤放大器(EDFA)具有增益高、噪声低、频带宽、输出功率高、连接损耗低和偏振不敏感等优点，直接对光信号进行放大，无需转换成电信号，能够保证光信号在最小失真情况下得到稳定的功率放大。

　　1.1 EDFA的原理

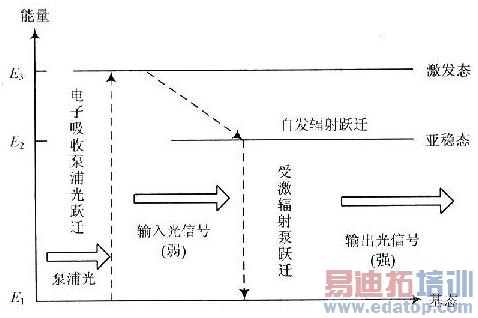

　　EDFA的泵浦过程需要使用三能级系统，如图1所示。

图为 EDFA 能级结构图

　　在掺铒光纤中注入足够强的泵浦光，就可以将大部分处于基态的Er3+离子抽运到激发态，处于激发态的Er3+离子又迅速无辐射地转移到亚稳态。由于Er3+离子在亚稳态能级上寿命较长，因此很容易在亚稳态与基态之间形成粒子数反转。当信号光子通过掺铒光纤时，与处于亚稳态的Er3+离子相互作用发生受激辐射效应，产生大量与自身完全相同的光子，这时通过掺铒光纤传输的信号光子迅速增多，产生信号放大作用。Er3+离子处于亚稳态时，除了发生受激辐射和受激吸收以外，还要产生自发辐射(ASE)，它造成EDFA的噪声。

　　1.2 EDFA的结构

　　典型的EDFA结构主要由掺铒光纤(EDF)、泵浦光源、耦合器、隔离器等组成。

　　掺铒光纤是EDFA的核心部件。它以石英光纤作为基质，在纤芯中掺人固体激光工作物质铒离子，在几米至几十米的掺铒光纤内，光与物质相互作用而被放大、增强。光隔离器的作用是抑制光反射，以确保放大器工作稳定，它必须是插入损耗低，与偏振无关，隔离度优于40 dB。

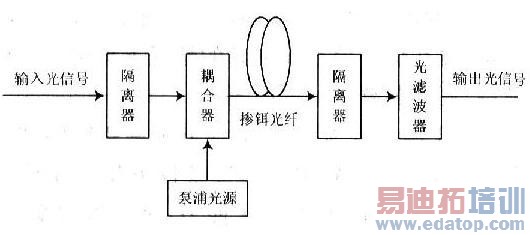

　　图2为单向泵浦方式结构，此外还有反向泵浦，双向泵浦方式结构。

图为 EDFA 单向泵浦方式

　　1.3 EDFA的特性及性能指标

　　增益特性表示了放大器的放大能力，其定义为输出功率与输入功率之比：

　　式中：Pout,Pin分别表示放大器输出端与输入端的连续信号功率。增益系数是指从泵浦光源输入1 mW泵浦光功率通过光纤放大器所获得的增益，其单位为dB/mW：

　　式中：g0是由泵浦强度定的小信号增益系数，由于增益饱和现象，随着信号功率的增加，增益系数下降;Is，Ps分别为饱和光强和饱和光功率，是表明增益物质特性的量，与掺杂系数、荧光时间和跃迁截面有关。

　　增益和增益系数的区别在于：增益主要是针对输入信号而言的，而增益系数主要是针对输入泵浦光而言的。另外，增益还与泵浦条件(包括泵浦功率和泵浦波长)有关，目前采用的主要泵浦波长是980 nm和1 480 nm。由于各处的增益系数是不同的，而增益须在整个光纤上积分得到，故此特性可用以通过选择光纤长度得到较为平坦的增益谱。

　　1.4 EDFA的带宽

　　增益频谱带宽指信号光能获得一定增益放大的波长区域。实际上的EDFA的增益频率变化关系比理论的复杂得多，它还与基质光纤及其掺杂有关。在EDFA的增益谱宽已达到上百纳米.而且增益谱较平坦。ED-FA的增益频谱范围在1 525～1 565 nm之间。
