综合布线网络光纤设备之间连接[ ]

　　相比较而言，模块化交换机的传输性能更高，而光电转换设备的价格更低。因此，应当根据网络的数据传输需要和投资额度决定采用哪种设备。需要注意的是，并非全部光纤收发器都支持全双工，部分产品只支持半双工，因此应当在选购时注意鉴别。另外，考虑到兼容性，建议选用相同品牌和类型的产品。

　　光电收发器的一端使用光纤跳线连接至光纤配线架，实现与远端光纤接口的连接;另一端使用双绞线跳线连接至交换机的RJ-45端口，实现与交换机上其他计算机间连接，从而完成网络骨干的光纤传输。

　　当网络直径过大、己经远远超出双绞线所能支持的传输距离时，都会借助于光纤进行传输。如果网络用户较量较少，仅仅是为了实现远距离通信，对网络性能和数据传输速率没有太高要求，可以在两端均使用光电收发器十普通RJ-45端口交换机的方式，从而大幅降低网络成本，如图3所示。

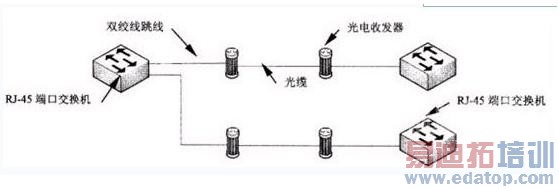

图3两端使用光电收发器

　　如果整个网络连接多幢建筑，而且对数据传输性能要求较高，而某个子网无需较高的性能，则可以只在一端使用光电收发器，另一端使用带有光纤接口的核心层或汇聚层交换机，从而在保证整体网络性能的同时，提高网络的性价比，如图4所示。

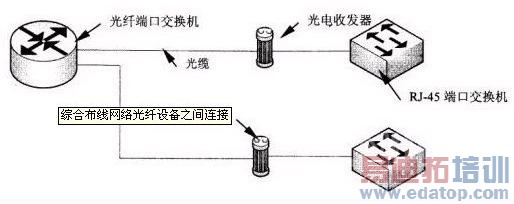

图4一端使用光电收发器

　　连接光电收发器与交换机时，应当注意以下几个方面的问题。

●连接光电收发器与交换机的双绞线跳线应当为直通线。有些光纤收发器提供一个MDI/MDI-X按钮开关，当使用交叉线时应当按下MDI/MDI-X开关按钮，而使用直通线时，则无需按下该按钮。事实上，只要LED指示灯变绿，即为连通状态;否则，说明连接跳线或开关按钮有问题。

●连接光电收发器与光纤配线架的光纤跳线通常为SLSC，SC端连接至光电收发器，ST端连接至光纤配线架。

●光纤跳线的类型与芯径必须与布线中使用的光纤完全相同。

●由于光纤端口不具有自适应功能，因此光电收发器与交换机的光纤端口必须采用相同的传输速率和双工摸式。
