综合布线网络光纤设备之间连接[ ]

　　2011年2月14日消息，由于光纤以及光纤端口的价格仍然非常昂贵，所以光纤主要被用于核心交换机和汇聚层交换机之间连接，或被用于汇聚层交换机之间的级联。需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。

1.光纤跳线的交叉连接

　　所有交换机的光纤端口都是2个，即一发一收。当然，光纤跳线也必须是2根，否则端口之间将无法进行通信。当交换机通过光纤端口级联时，必须将光纤跳线两端的收发对调，当一端接"收"时，另一端接"发"。同理，当一端接"发"肘，另一端接"收"。Cisco GBIC光纤模块都标记有收发标志，左侧向内的箭头表示"收"，右侧向外的箭头表示"发，如果光纤跳线的两端均连接"收"或"发"，则该端口的LED指示灯不亮，表示该连接为失败。只有当光纤端口连接成功后，LED指示灯才转变为绿色。

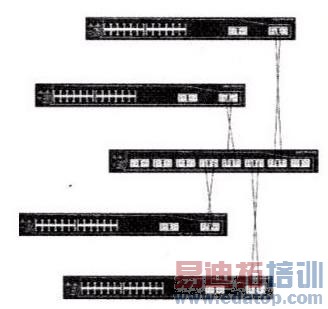

　　同样，当汇聚层交换机连接至核心交换机时，光纤的收发端口之间也必须交叉连接，如图1所示。

图1连接至核心交换机

2.光电收发器的连接

　　当建筑之间或楼层之间采用光缆综合布线而水平布线采用双绞线时，可两种传输介质之间的连接。一是采用同时拥有光纤端口和RJ-45端口的交换机，在交换机之间实现光电端口之间的互连;二是采用廉价的光电转换设备，一端连接光纤，另一端连接交换机的双绞线端口，实现光电之间的相互转换，如图2所示。

图2光电收发器
