基于ZigBee协议无线抄表智能电网终端设计

　　图2中R1电阻选用MYG 10K471压敏电阻器，主要做保护电路器件。

　　4 软件设计流程

　　该系统软件主要是MCU控制电路的初始化程序设计，ZigBee无线模块的初始化、接收和发送程序设计。

　　初始化程序主要是对单片机、RF芯片、SPI等进行初始化。

　　MCU系统所采集电表数据将通过单片机RS232接口、SPI接口送至射频发送模块，然后输出。路由设备或协调器设备接收数据并处理。

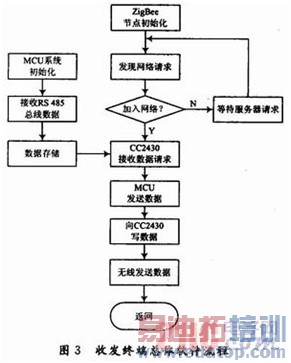

　　收发终端软件总体设计流程如图3所示。


　　5 结语

　　本文采用MCU和RF射频模块设计出在ZigBee无线抄表中的电表数据采集发送终端系统，安装方便，抗干扰能力强，具有很强的实用性，可作为一个整体功能模块应用于其他无线数据传输系统中，如家用水表，智能家居等方面，在试验使用过程中抄表数据可靠，无丢数据现象，现在的无线数据传输系统都有一定的距离要求，在此模块上加上RF放大模块，可增大传输距离，但效果不明显，利用无线路由器和定向增益天线可解决这一问题，可完全满足局域距离要求，且可作为集成模块应用到其他无线传输系统中，通用性和可移植性增强。
