浅谈实用光纤光缆鉴别技术

    伴随着网络技术的不断进步，光纤光缆产品不断在电信网络建设、国家信息高速公路建设、FTTH光纤到桌面等场合获得大规模使用。目前除了各大电信营运商大量使用光缆外，电力部门、高速公路、政府机关、部队学校、机场地铁、智能楼宇、工厂企业等领域也在大规模使用光纤光缆。可以这么说，只要有建设的地方就需要使用光纤光缆。根据十多年来从事这方面的经验来看，很多项目中相关人员对此类产品的了解不是很透彻，有时会不自觉地跟着舆论走。要求千兆光缆、万兆光缆，OM3光缆、零水峰光缆等，这本身是好事。但如何真正得到好的性能、先进的产品，需要了解一些基本的鉴别手段和方法。在此希望从标准上、物理上、产品上、现场检测和应用上对产品的性能和配置、产品的材料与结构、国际规范和生产标准等方面能够帮助相关人员了解得更全面一些，以共同更好地推动我国光纤方面的信息化建设。

    在相关的综合布线标准，如ISO/IEC-16743、ITU G.652、TIA/EIA568B、GB/T-50311(2007)相关章节里面对62.5/125、50/125、9/125以及OM3光缆、零水峰光缆的性能、链路测试等有较明确的规定。工程技术人员只要根据这些标准来给用户提出设计、施工建议和方案，当然这是非常正确的。但同时我们也注意到很多设计方案里面、包括一些厂家项目质保方面，对建筑群、垂直干线子系统、水平子系统等场合使用的光纤光缆产品都没有很详细的对该类产品的原材料以及结构方面的要求。绝大多数工程项目仅提出施工安装后的链路测试报告。但是光缆产品本身的物理性能，例如制作工艺、选用材料、产品结构等因素是取得良好链路测试结果的先决条件，同时也影响光缆产品的使用环境、使用寿命，链路衰减。

    先有纤芯，再有光缆。光缆由纤芯和保护纤芯的一系列辅助护套组成。对光纤的产品质量、传输性能及使用寿命产生影响较大的主要因素有三方面，即应力、潮气、氢气。由于使用环境的不同，也就产生了用在不同环境的光缆产品。比如有：海洋中铺设的海底光缆，和电力电缆一起布线的ADSS光缆，传统的架空光缆，大量应用的管道光缆，长途干线常用的直埋光缆以及室内大量应用的软光纤。根据护套的特性又可分为阻燃光缆，低烟无卤光缆、防鼠咬光缆，移动光缆等。当然随着使用环境的不断变化，对光缆结构和光缆材料的不同要求也就越来越多。生产成本和生产工艺也有不同之处。从物理上鉴别这些产品的优劣，对广大应用的客户来说不是很容易。在相关规范中也较少涉及。

    就目前市场来看，弱电设计工程师在项目设计时，不仅要符合相关综合布线的国际国内规范，同时还要为项目推荐符合设计标准和使用环境的光缆产品。为项目选择较合适的产品，选择专业生产光纤光缆的国际大品牌就显得尤为重要。现在市场上销售的光纤光缆品牌众多，品质参差不齐，产品结构相对单一。不管架空、管道、直埋或者其他使用环境用途的产品，就目前应用较多的4－12芯室外光缆，大多使用GYXTW结构，很少见到采用GYTA、GYTS或者GYTA53结构的光缆。就生产而言，GYXTW结构的产品，在生产环节和选材环节要求不是非常严格，光缆中间只有一根松套管，可以看到不同生产厂家的GYXTW结构的光缆的套管材料、纵包扎纹钢带、加强磷化钢丝、PE外套的厚薄也不尽一致。 例如采用PVC材料的套管成本就会比较低，还有用铁丝代替磷化钢丝，这些将会导致一些应用问题。不论使用环境是架空管道或直埋，很多人非常关心价格，同样名称的光缆，优质品牌的GYTS-4B1价格和劣质品牌价格可以相差一倍,甚至更低。如此很容易导致一些不知技术细节的客户陷入误区：选择有价格优势的产品，不去细究光缆的选用材料和结构特征的区别。要知道优质GYTS光缆在适用环境和长期应用上可以更好地保护好光纤，保护客户的投资。但劣质光缆为了价格常采用GYXTW结构，外径偏小。带来的问题有时一年之内就会暴露，链路衰减增大，造成网络传输出现各种问题。以下一些简单的辨别方法，从外到里，希望可以帮助你在选择光缆产品上找到捷径。

    一、查看生产厂家资质与企业背景。主要看是否大厂商大品牌、是否致力于光缆产品的研发和生产、是否有很多成功的案例、是否拥有ISO9001质量体系认证、ISO4OO1国际环境体系认证、是否符合ROHS指令，是否有相关国内国际机构的认证。如信息产业部、泰尔、UL等认证等认证。

    二、 查看产品包装。光缆供货标准盘长,一般为1km,2km,3km,4km以及定做长度规格，允许有正负偏差，偏差范围可参考厂家出厂标准。查看光缆外护套，是否具有米数、厂名、光缆类型等明显标志。一般而言，出厂光缆绕在坚固的木盘上,并用木封板保护,光缆两端密封,光缆盘上有下列标志:产品名称、规格、盘号、长度、净/毛重、日期、A/B端标志等；查看光缆测试记录，正常有两份，一份随缆盘在木盘里侧，打开木盘光缆可见到，一份固定在木盘外面。

    三、查看光缆外皮。 室内光缆外皮一般采用聚绿乙烯、或者阻燃聚绿乙烯、或者低烟无卤材料。质量上乘的外表光滑光亮，手感好。具有较好的柔韧性，易剥离。质量差的光缆外皮光洁度不好，剥离时，外皮易和里面的紧套、芳纶粘连，还要注意有些产品中用海棉代替芳纶材料的。室外光缆的PE护套应采用优质黑色聚乙烯，成缆后外皮平整、光亮、厚薄均匀、没有小气泡。质量差的光缆外皮手感差，外表皮不光滑，有些印字容易被涂擦。由于原料原因，有些光缆外皮致密程度差，潮气容易渗透。（如图一）

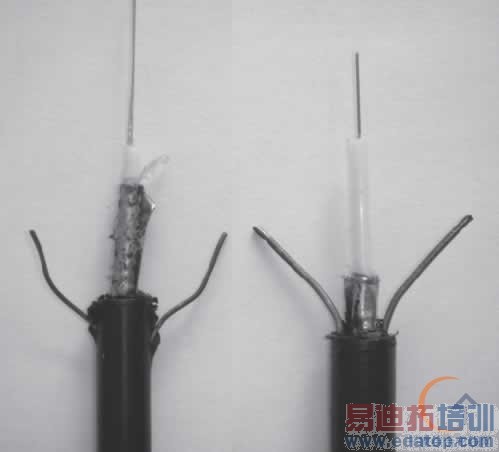

图一

    四、查看加强用钢丝。不少结构的室外光缆中，一般含有加强用的钢丝。按照技术要求和生产要求，室外光缆中的钢丝是要经过磷化处理的，表面呈灰色，成缆后不增加氢损，不生锈，强度高。但有些光缆采用铁丝甚至铝丝代替，金属外表呈白色，抗弯性能差。另外也可以采用一些简单的方法来鉴别，如将光缆驳开放在水里面泡上一天，拿出来比较，马上原形毕露。俗话说：真金不怕火来烧。在次我要说“磷钢不怕水来泡”。

    五、查看纵包扎纹钢铠钢带。正规生产厂家一般采用双面涂刷防锈涂料的纵包扎纹钢带，并且环包接头好，相对结实严谨。但我们也发现市场上有些光缆采用普通铁皮作为铠带，通常只有一面作防锈处理，还有看到纵包扎纹钢带厚度明显不一致。（如图二）

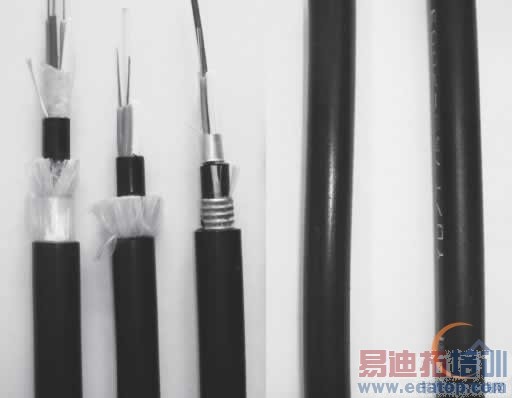

图二

    六、查看松套管。正规生产厂家一般采用PBT材料来制做装放光纤纤芯的松套管，此材料特点是强度高、不变形、抗老化。有些产品采用PVC材料做松套管，此材料缺点是强度差，可以捏扁，易老化。尤其一些GYXTW结构的光缆，当用开缆器剥开光缆外皮后，用力拉动，PVC材料的松套管会发生变形，甚至有些会随铠皮一起脱落，更有甚者光纤纤芯也一起拉断。

    七、查看纤膏。室外光缆中的纤膏充放在松套管里面，可以防止水直接和光纤芯有接触。要知道一旦水气、潮气进入就会严重影响光纤的寿命。国家相关规定对光缆阻水有具体的要求。为了减少成本，有些光缆中用的缆膏比较少。所以一定要查看纤膏是否充满。

    八、查看芳纶。芳纶又名铠弗拉，是一种高强度的化学纤维，可以有效阻止外力、并起到很好的保护作用。目前世界上只有少数几家公司能生产此类产品，价格不菲。很多大厂商的光缆都会用芳纶纱作为加强件，当然芳纶成本也相对较高，所以有些室内光缆会把光缆外径做得很细，以减少芳纶的使用量，或者干脆用国产海棉来代替芳纶。这种产品的外观非常像芳纶，因此有人称此为“国产芳纶”。但此产品的防火等级和抗拉性能还达不到正规芳纶的技术指标，因此在穿管施工时，对此类光缆抗拉性是一个挑战。“国产芳纶”阻燃性差、遇火即化，但正规芳纶是具有高韧性的阻燃产品。（如图三）

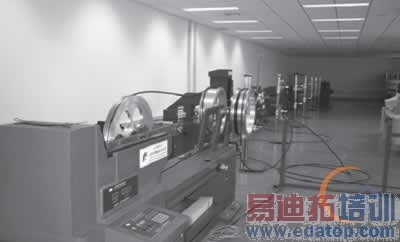

图三

    九、查看光纤纤芯。光纤纤芯是真个光缆的最核心部分，上面谈的各点多少都是为了保护这个传输的核心。同时它也是一个不借助于仪器最难鉴别的部分。用眼睛既无法鉴别它是单模还是多模；也无法鉴别是50/125还是62.5/125；你也无法鉴别它是OM1、OM2、OM3还是零水峰、更不要说它的千兆、万兆应用了。最好建议各位采用正规大光缆生产企业的优质纤芯.说实在的，有些小厂由于自身缺乏必须的检测设备，不能对光纤纤芯进行严格检验。作为用户的你就更不用冒这个风险去购买了。施工应用中经常碰常到的问题，如带宽不够、传输距离无法得到标定值、粗细不均匀、熔接时不易对接好、光纤缺乏柔韧性，盘纤时容易折断等问题多少和光纤纤芯质量相关。
