基于OTN的IP分流技术研究和应用探讨

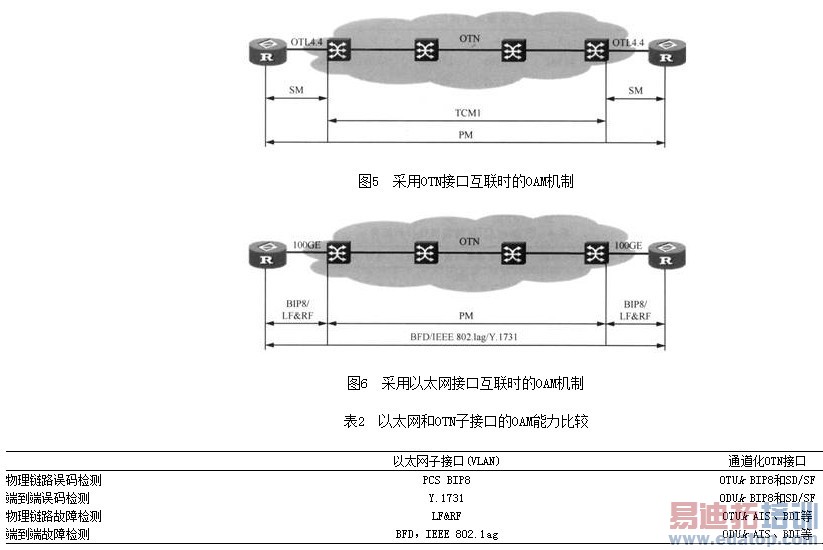

　　以太网和OTN子接口的OAM能力比较见表2。

　　虽然以太网标准已经支持误码性能的检测，但是路由器以太网接口对于端到端的误码检测的支持情况还很不好。

　　4  基于OTN的IP分流的经济性

　　根据上述基于OTN的IP分流的组网思路，本文比较了IP over WDM和IP over OTN两种组网方式的建网成本。成本比较的网络模型如图7所示。

　　IP over WDM网络模型如下：

　　·节点1～节点9为核心层路由器，核心层节点之间全互联；

　　·节点11～节点16为汇聚层路由器，每个汇聚路由器双上联到两个核心路由器；

　　·路由器之间采用40 Gbit/s WDM连接。

　　IP over OTN网络模型如下：

　　·在IP over WDM网络模型的基础上，在设置路由器的位置同时部署OTN设备。

　　·核心层OTN节点之间实现全互联，每个汇聚OTN节点至少与两个核心OTN节点相连，OTN节点之间的连接采用40 Gbit/s波道；

　　·OTN汇聚节点负责低速业务的汇聚，核心节点负责低速业务的疏导和调度；

　　·汇聚层路由器与所有的核心路由器采用ODUk电路实现全互联。

　　表3给出了成本比较的流量需求模型。
