基于OTN的IP分流技术研究和应用探讨

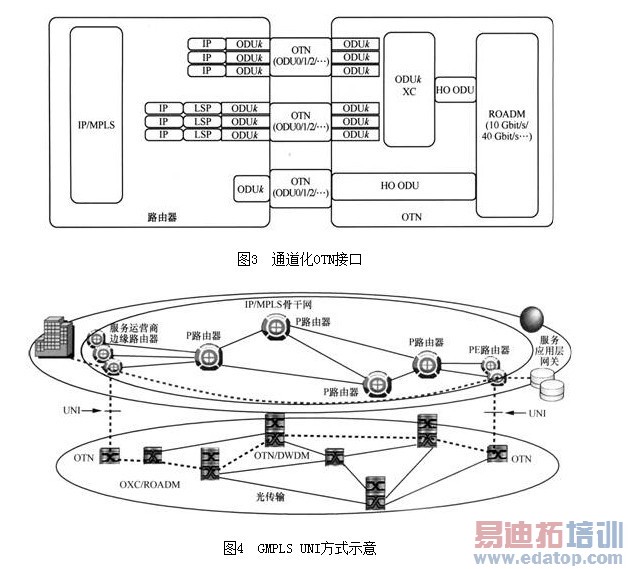

　　通道化的OTN接口采用ODUk子接口方式，路由器将去往不同方向的流量映射进不同的ODUk/ODU flex，并通过OTN接口与OTN设备对接，OTN设备根据ODUk时隙对IP流量进行处理和调度，如图3所示。

　　互联接口类型的选择需考虑设备支持情况、OAM能力和成本等因素。目前路由器和OTN设备对40 Gbit/s/100 Gbit/s通道化接口的支持还不成熟。OTN设备预计到2013年可以提供支持VLAN功能的40 GE/100 GE接口以及通道化的100 Gbit/s OTN接口。路由器方面，主流厂商都还没有支持通道化的100 Gbit/s OTN接口的计划，因此初期只能采用以太网接口。目前基于VLAN的以太网接口的OAM能力还比较差，包括端到端的误码检测和保护触发机制等。为了推动IP分流的部署应用，需要对通道化接口的实现方式和OAM功能进行规范和完善。

　　3.2  连接建立方式

　　IP与OTN协同组网时的连接建立方式有静态和动态两种。静态方式指人工通过网管进行连接的配置，包括VLAN ID、带宽、保护方式等的配置。动态方式指在路由器和OTN设备上启用GMPLS UNI，在网管上完成基本参数的配置后，通过GMPLS协议实现邻居自动发现和连接的自动建立，并可根据流量变化动态调整链路带宽，如图4所示。GMPLS UNI有助于跨层链路的建立，路由器通过GMPLS UNI功能向光网络层发起链路的建立，其携带链路带宽、QoS、链路节点、链路节点风险组等信息，能够快速在光网络层建立满足其要求的直通链路。

　　基于路由器和OTN设备对GMPLS UNI的支持情况，建议初期采用静态方式，后续进一步研究引入GMPLS UNI动态方式的可行性。

　　3.3  OAM机制

　　IP与OTN协同组网时的OAM能力包括性能管理和故障管理两个方面。当采用OTN接口互联时，所涉及的OAM机制如图5所示。

　　当采用以太网接口互联时，所涉及的OAM机制如图6所示。
