光纤通信窃听及其检测技术探讨

录入:edatop.com     点击:

  (1) 光纤弯曲法(Fiber Bending)

  将裸纤适当地弯曲,迫使在其中以完全反射方式前进的光信号的传输路径发生改变,并泄露部分信号到光纤外面,如图1 所示,泄露的光信号能量取决于弯曲半径和夹角,通过检测在弯曲处泄露的光信号,实现对光纤信号的窃听。光纤弯曲法是最容易实现的隐蔽窃听方式,利用光纤弯曲损耗辐射出的约1% 光功率就可以将源信号恢复出来[3]。

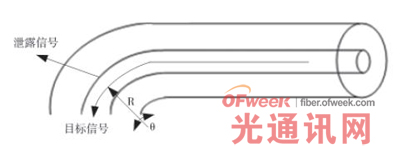

图1 光纤弯曲法示意

  这种方法对源信号没有影响,也不需要破坏光纤,因此隐蔽性强。对于具有较高分辨率的光纤弯曲法窃听器,由于引入的信号衰减十分微小,利用实时的全在线网络监控器和测试仪器也很难识别出来。

  (2) V 型槽切口法(V-grooves)

  V 型槽切口法是通过一个接近纤心的V 型槽导出光纤信号进行窃听的方法。它要求V 型槽的切面与光纤信号传输方向之间的夹角大于完全反射的临界角。当达到这个条件后,在保护层中传输的部分信号和在V 型槽切面发生迭加效应的信号发生完全反射,导致信号通过光纤边界泄露。

  由于这种窃听方法导致的信号衰减很小,因此很难被发现。V 型槽切口法需要精确的切割和切面抛光设备,窃听部署需要持续较长时间,因此,光纤保护层的切割和抛光过程将面临被发现的危险。

  (3) 散射法(Scattering)

  散射法是采用光纤Bragg 光栅技术实现的一种隐蔽窃听方法,它采用一个紫外光激态激光器产生紫外光的迭加并影响目标光纤信号,通过在目标光纤纤心形成的Bragg 光栅反射出的一部分光信号实现对目标光纤的隐蔽窃听,如图2 所示。

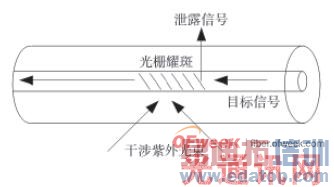

图2 散射法示意

  散射法是目前最先进的光纤窃听技术,常规的网络检测和监控手段都很难识别这种窃听行为。散射法不需要对光纤进行弯曲、切割或抛光,但是它需要更精密的窃听设备并且部署非常困难,比如产生有效的外部干扰干涉光束,并在目标光纤纤心产生光栅耀斑都需要精密的控制技术,而对于光栅耀斑反射出的光信号的检测也需要精密的检测技术。
