相干光通信实时信号处理

　　（5）相位噪声估计模块

　　由于激光器的相位噪声以及频偏估计中的残余误差，在信道估计之后，每一个OFDM 符号的星座图相对原始的位置会产生一个整体的偏转，在CO-OFDM 系统中，一种典型的做法是在每一个OFDM 符号内选取一定数量的子载波加载已知的导频信号用于纠正这种相位偏移。同信道估计模块类似，由于相位噪声的纠正也仅需要一个复数乘法器，其DSPU的结构也很容易实现。相位噪声估计后的输出结果可以按照信道编码的需要输出软码或硬码至后续的解码模块进行最后的信息解调工作。

　　2.2 实时单载波信号处理

　　单载波PSK/QAM 相干接收机的信号处理基本流程如图4 所示，经过模数转换后，累计的信道色度色散需要被补偿，接着需要进行偏振跟踪及信道均衡，最后，在判决电路前需要进行载波的相位恢复和频率恢复。

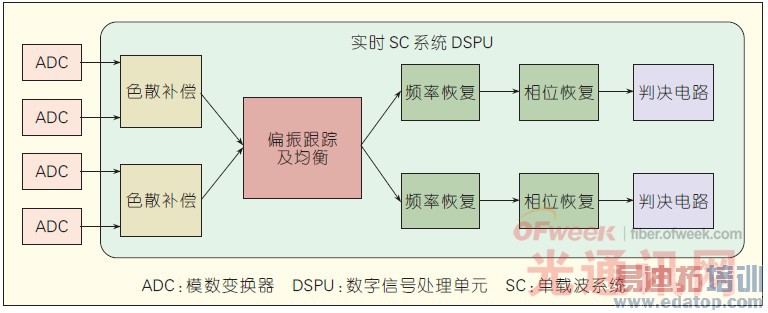

图4 实时单载波相干光系统DSPU 结构图

　　图4 的信号处理流程中各部分的功能和算法具体描述如下：

　　（1）色散补偿模块

　　对接收信号的均衡分两步进行：首先分别在每个偏振支路上进行静态或者慢速的自适应均衡，然后在两个偏振支路上进行联合的快速自适应均衡。第一个均衡器一般选择具有较长冲激响应，以补偿准静态的色散或者光前端的频率响应。第二个均衡器一般选择较短的冲激响应和较快的自适应速率，用以做偏振跟踪、偏振模色散（PMD）均衡、以及静态均衡器未补偿的剩余色散。
