100G技术、标准及应用研究
录入:edatop.com 点击:
(4)OSNR容限
OSNR容限是100Gb/s技术的另外一关键参数。对于相同的调制格式,100Gb/s相对于40Gb/s的OSNR容限要求要提升4dB左右,这对于系统实际研发而言挑战性很大。目前采用不同调制格式的OSNR容限差异较大,但相同的调制格式另外采用相干接收后可显著提升OSNR容限1~2dB以上。几种比较典型的码型OSNR容限与频谱效率之间的关系如图 2所示(包括相干接收的相位?余量比较)。另外,具体容限值由于不同文献可能采用不同的参考定义和具体物理实现,其相对值仅有参考意义。
注:1P表示单个偏振态,2P表示偏振复用(双偏振态)。

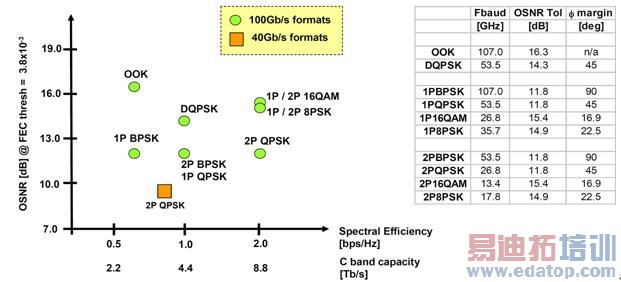

图2 100Gb/s 调制码型OSNR容限比较
(5)非线性效应容限
100Gb/s由于采用了多级的相位(幅度)结合偏振复用的调制方式,其非线性效应不但包括主要自相位调制(SPM)和交叉相位调制(XPM)等效应,同时也包括偏振态变化的非线性效应(光纤双折射效应引起)。另外,由于100Gb/s速率相对于40Gb/s而言,在采用相同调制格式时,比特率和波特率均上升2.5倍,其对于非线性效应的容忍特性与40Gb/s有所差异,如图 3所示。另外,对于不同相邻通路的速率的XPM效应,100Gb/s相对于40Gb/s而言非线性容限要高一些,如图 4所示。

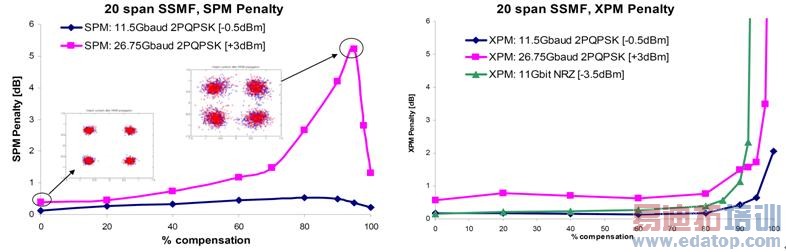

图3 100Gb/s PDM-QPSK系统的非线性效应
图4 100Gb/s与40Gb/s基于不同相邻通路的XPM效应比较
