降低100G系统功耗的六大关键技术

录入:edatop.com     点击:

  关键技术之三:提升电源转换效率

  电源效率的提升对整个设备的功耗降低起到了不可小觑的作用,因为所有单板都用到电源模块,即便是4%的效率提升,节省的能耗也是惊人的。

  为了提升100G波长转换板和线路卡单板电源效率,可通过使用高效率开关电源,电源转换效率提升到88~89%。与此同时,通过采用主备48V电源MOS管合路、减少电源种类、优化电源架构等手段,可使电源效率最大提升至90%。

  关键技术之四:动态功率管理技术

  目前,绝大多数的100G设备支持对功耗动态化控制,实现对精细化管理,主要包括端口控制技术、智能风扇技术、动态功率控制等。

  端口控制技术:端口在空闲时,支持自动关断可显著减少OTN系统能耗。

  智能风扇技术:采用智能风扇技术,设备常温工作状态,风扇可运行在50%转速,可节省70%的风扇功耗;

  动态功率控制:当板卡不工作时,支持将板卡设置为待机态,节能40%;当100G系统检测到光模块未用时,则关闭该通道所对应的处理路径上芯片,使功耗降低10%以上。

  基于以上的智能功耗监控管理的技术,100G系统可以实现10~20%的功耗降低。

\

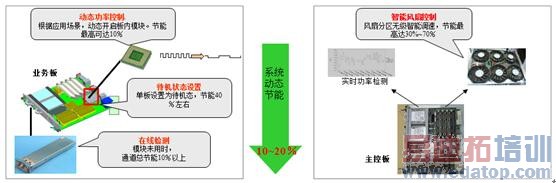

图5 动态管理带来功耗的下降

  关键技术之五:大容量OTN交叉提升100G设备能效

  首先,100G技术配合大容量的OTN交叉矩阵,在承载小颗粒业务时,可实现对100G带宽100%的使用率。相比较传统的板卡级波长转换板的方案,极大的提升了线路带宽的利用率,相对传统设备能效提高30%以上。

\

图6 基于OTN平台,实现对100G带宽的100%利用率
