降低100G系统功耗的六大关键技术
录入：edatop.com 点击：
关键技术之一：持续提升ASIC工艺
目前业界主流的波分设备商均自主研发ASIC芯片，并通过芯片制程的提升来降低芯片的功耗，为OTN系统降功耗打下基础。100G系统的设计也一直紧跟芯片工艺改进的步伐并享受升级带来的巨大节能收益，通过改进ASIC的工艺，100G业务单板的节能成果显著。
通过下图的数据可以发现，目前已经成熟使用45nm工艺，相对130nm工艺能使门电路功耗降低50%；未来ASIC设计达到28nm时,100G系统的功耗还会大幅下降，达到甚至优于当前的10G 单位比特功耗水平。

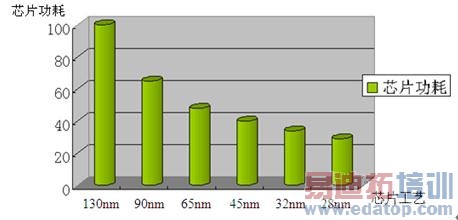

图3 ASIC工艺改进节能效果
关键技术之二：降低光模块功耗
在100G系统中，光模块的功耗也占有相当的比例，因此降低光模块的功耗，也具有重要意义。
光模块主要通过采用自适应电源管理技术，对模块关键功耗芯片的工作状态进行动态调节，能有效降低处于待机状态模块的功耗最大可达60％。
图4 光模块电源管理优化
