基于PTN的TD-LTE承载方式研究

　　采用路由器构建L3 VPN网络，应在骨干网边缘路由器（PE）之间建立标签交换路径（LSP）作为L3 VPN业务的承载隧道。PE之间通过多协议扩展边界网关协议（MP-BGP）发布虚拟路由转发表（VRF），实现VPN路由。PE和CE之间通过路由信息协议（RIP）、开放最短路径优先（OSPF）路由协议、中间系统到中间系统（IS-IS）路由协议等内部网关协议（IGP）完成路由的发布和学习。

　　接入层和汇聚层采用已有的PTN网络，且只需要提供L2功能，技术较为成熟。核心层的路由器自身具有L3处理能力，能满足X2、S1业务的灵活调度和低时延的要求。同时，L3功能的引入有效地防止广播风暴的产生。

　　L3PTN承载方案

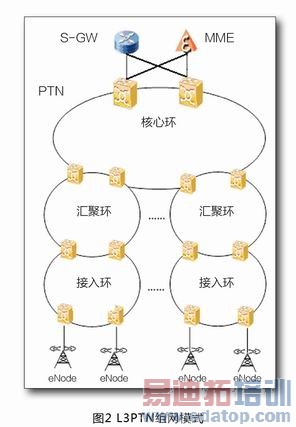

　　在L3PTN组网方式中，整个传送网采用端到端PTN网络，接入层和汇聚层仍采用L2 VPN功能，在核心层引入L3功能，实现X2接口业务的IP转发和S1接口业务的灵活调度，如图2所示。核心层PTN设备引入的L3功能包括L2到L3的桥接功能和静态L3路由功能。一般要求处于L3PTN网络和L2网络交界处的设备，包括与L2PTN网络对接的L3PTN设备和与核心网设备对接的L3PTN设备，必须具备L2到L3的桥接功能。而目前TD-LTE规模试验网中，L3PTN设备的静态L3路由功能是由PTN隧道技术结合L3 VPN路由技术实现。接入层和汇聚层通过PWE3封装，采用E-Line专线将X2、S1业务传送到核心层PTN节点，在其内部进行L2到L3的桥接，核心节点之间采用L3 VPN封装。VPN路由有两种配置方式：网管静态配置或者MP-BGP（多协议-边界网关协议）。

　　S1业务经核心层PTN设备根据目的IP地址查找L3 VPN路由表，封装LSP和L3 VPN标签，由核心层网络转发到达归属的MME/aGW；X2业务经核心层PTN设备根据目的IP地址查找L3 VPN路由表，向下转发并经本地L2 VPN封装送往相邻基站，或者由核心层送往非本地基站。L3PTN网络能够在原有灵活多样的L2保护机制基础上，结合L3保护方式，提供强大的保护能力。
