基于PTN的TD-LTE承载方式研究

　　基于PTN的承载方式

　　根据TD-LTE网络的承载需求，各科研机构提出了各种承载网组网方案，主流的有IP RAN路由方案、aGW路由方案、PTN+CE方案和PTN核心层支持L3 VPN方案（简称L3PTN方案）。

　　IP RAN路由方案是一种端到端的路由器解决方案。该方案的可扩展性差，对运维要求高，网络规模受限，且路由器网络的保护能力、OAM能力比PTN网络差，不适用于大规模的网络。aGW路由方案中，传送网采用端到端L2 PTN网络，利用L2 VPN（二层虚拟专用网）实现X2接口业务转发，利用aGW的集成L3功能实现S1接口业务的灵活调度。该方案中aGW执行IP路由处理和S1接口高度，这势必严重影响其业务处理能力，且需要对EPC进行扩容，成本较高。PTN+CE和L3PTN是中国移动重点关注的两种TD-LTE承载网组网方案，他们很好地利用了已有的PTN网络，有利于PTN网络向TD-LTE传送网的平滑演进，同时具有很强的可扩展性和安全性。下面将对这两种承载方案进行分析研究。

　　PTN+CE承载方案

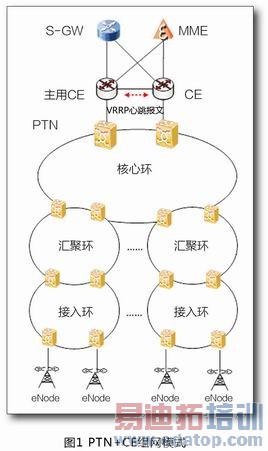

　　在PTN+CE组网方式中，传送网的接入层和汇聚层采用PTN构建L2网络，为X2接口和S1接口提供E-Line专线业务，而核心层采用路由器CE构建L3 VPN网络，实现X2接口业务的转发和S1接口业务的灵活调度。CE路由器负责将X2接口信息按照IP地址转发相邻基站，将S1接口信息按照IP地址转发给S-GW/MME或S-GW/MME pool中相应的S-GW、MME，以实现多归属需求。两台CE之间运行虚拟路由器冗余协议（VRRP），通过设定一个虚拟IP地址作为默认网关，在主用网关不可用时，这个虚拟IP地址就会映射到一个备用网关，从而实现主备网关的保护，如图1所示。
