汽车电子系统的极近场EMI扫描技术

　　扫描系统由一个扫描仪、小型适配器、一个客户提供的频谱分析仪和运行扫描系统软件的PC组成。台式扫描仪包括2，436条回路，可产生1，218个间隔为7.5mm的磁场探针，形成一个电子开关阵列并提供高达3.75mm的分辨率。系统工作频率范围为50kHz至4GHz，通过可选的软件密钥启用。

　　这样，用户就可以自行对设计进行测试，而不必依赖另外一个部门、测试工程师或进行耗时的场外测试。工程师甚至可以在诊断一个间歇故障之后，对设计进行更改，很快再进行测试。测试的结果可以对设计更改的影响进行精确的验证。

　　借助扫描系统，电路板设计工程师可以预先测试和解决电磁兼容问题，从而避免产生非预期的一致性测试结果。扫描仪的诊断功能可以帮助设计团队将辐射测试时间缩短两个数量级以上。

　　EMI近场辐射特性：SSCG示例

　　某一大型半导体厂商在解串器的并行总线上实现了SSCG功能。SSCG功能能够通过将辐射峰值能量扩展到更宽的频带上来减少辐射。如下面的图1所示，频率变化发生在额定时钟中心频率（中心扩频调制）附近，扩展的频谱为正或负1.0%（fdev）。在接收器并行总线端，输出以千赫兹（fmod）的调制速率随时间调制时钟频率和数据频谱。定制的串行解串器芯片组的目标客户是要求所安装电子设备具有低EMI辐射特性的汽车厂商。

　　该公司期望用令人信服的量化证据来向汽车厂商说明SSCG功能可以有效降低EMI辐射。为了实现这个目标，设计团队首先在SSCG功能为"关"的情况下将待测器件（DUT）放其内部扫描仪上，加电，然后在PC中捕获辐射特性。为了进行有效的对比，在打开SSCG功能的情况下，对同一待测器件进行了扫描。

　　极近场扫描系统完成了空间和频谱扫描后显示并生成了以下辐射特性图。需注意的是，扫描结果叠加在Gerber设计文件上，因此这样对结果进行分析可以立即确定待测器件中的具体辐射体。

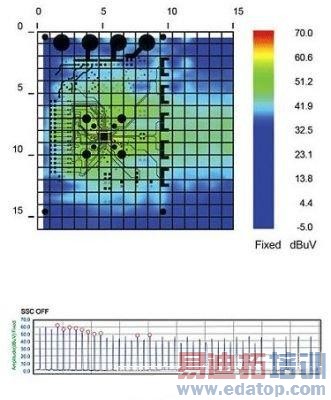

图2显示了SSCG功能为"关"时待测器件的辐射特性

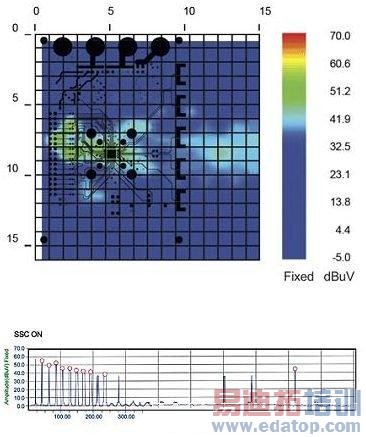

图3为SSCG功能为"开"时待测设备辐射的空间和频谱（幅度与频率）特性。通过对比，可以发现辐射已经显着减少
