基于FPGA的PROFIBUS

　　引言

　　PROFIlBUS-DP现场总线以其高速、低成本等优点而广泛应用于制造业自动化、流程工业自动化和楼宇自动化等行业，它的物理层数据传输依赖RS-485接口。RS-485接口是一种工业领域内广泛使用的串行通信接口，可采用“差分”方式在屏蔽双绞线中传输信号，因而具有较好的抗共模干扰能力，通信距离可达千米。PROFIBUSDP总线信号也可使用屏蔽双绞线传输，数据速率为9.6 kbps时的理论传输距离为1200米，波特率为12：Mbps时的理论传输距离为100米。但是，由于工业现场情况错综复杂，各种干扰相互叠加，且RS-485标准规定单段网络最多可支持32个节点(标准负载)，因此，有必要使用一种中继设备来将信号更准确、更完整地传输到远端设备。而光纤和其他传输介质相比具有宽频、低损耗、屏蔽电磁辐射、重量轻等优点，因此，用光电收发器实现两线制DP(RS-485)差分信号数据与光信号之间的转换，能够有效的提高信号传输距离和传输质量，从而提高系统的可靠性与稳定性。

　　1 光电收发模块的配置原理

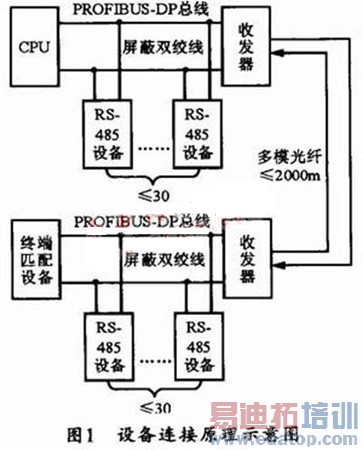

　　本光电收发模块的使用配置如图1所示。从物理层来说，原来的一个网段被光纤分成两段，此时。收发器应视为相应段的总线末端，因此，在收发器中默认内置了有终端匹配电阻，以使负载端输入阻抗与传输线的特征阻抗相匹配，从而达到消除负载端信号反射的目的。每一个光电收发器在电气性能上都占一个节点，因此，每段总线上最多可以带30个标准RS-485负载设备。

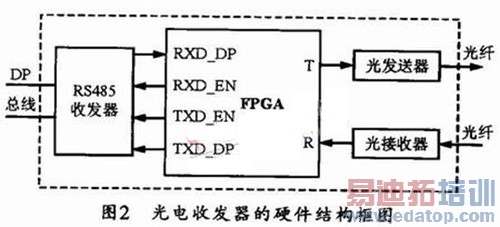

　　2 总体设计方案
