简论Wi-Fi在EPON中的应用

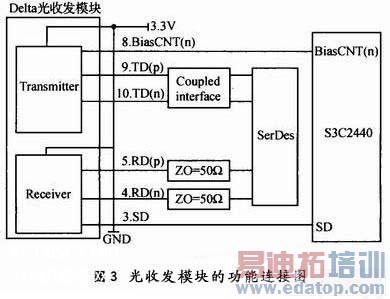

　　光收发模块的功能连接图如图3所示。其中3.SD是光收发模块的第3个引脚，它的功能可以描述为有光输入时为逻辑高，否则为逻辑低；4.RD（n）是第4个引脚，反向接收数据的输出；5.RD（p）是第5个引脚，正向接收数据的输出；8.BiasCNT（n）是第8个引脚，控制ONU突发模式操作的负脉冲；9.TD（p）是第9个引脚，正向发送数据的输入；10.TD（n）是第10个引脚，反向发送数据的输入。

　　4.2 以太网模块的工作流程

　　本系统配有4个10/100M Base-TX以太网业务接口，支持10 Mbps和100 Mbps自适应的网络连接速度；以太网模块的工作电压为5 V。以太网业务接口可以根据需要扩展成8个、16个或者24个，充分满足不同业务量的需要。

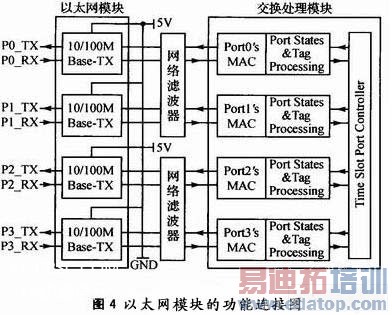

　　以太网模块的功能连接图如图4所示，进出以太网接口的信号都需要经过网络滤波器，网络滤波器实质上是一个选频电路，它的功能就是允许某一部分频率的信号顺利的通过，而另外一部分频率的信号则受到较大的抑制。与网络滤波器相连的是交换处理模块中的Port's MAC（M-edia Access Controllers），用来解决在共用信道中产生竞争时分配信道的使用权问题。

　　4.3 VOIP模块的工作流程

　　本系统配有两个POTS电话机接口，可以连接两部电话机。普通电话拨打和接收网络话音，必须通过POTS接口才能进行，POTS接口是能够连接普通电话与ISDN的接口设备，它能使两部电话同时上网并与其他电话通信。

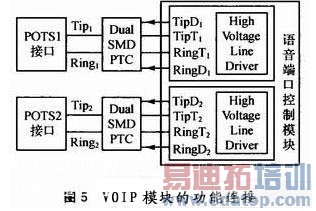

　　VOIP模块的功能连接图如图5所示。Dual SMD PTC叫做双重热敏电阻，可对过热和过流双重作用导致的电路故障进行保护；Tip and Ring（正极线和负极线）表示组成电话配线电路的两条电线，Tip是正极线的别称，Ring是负极电线的别称。
